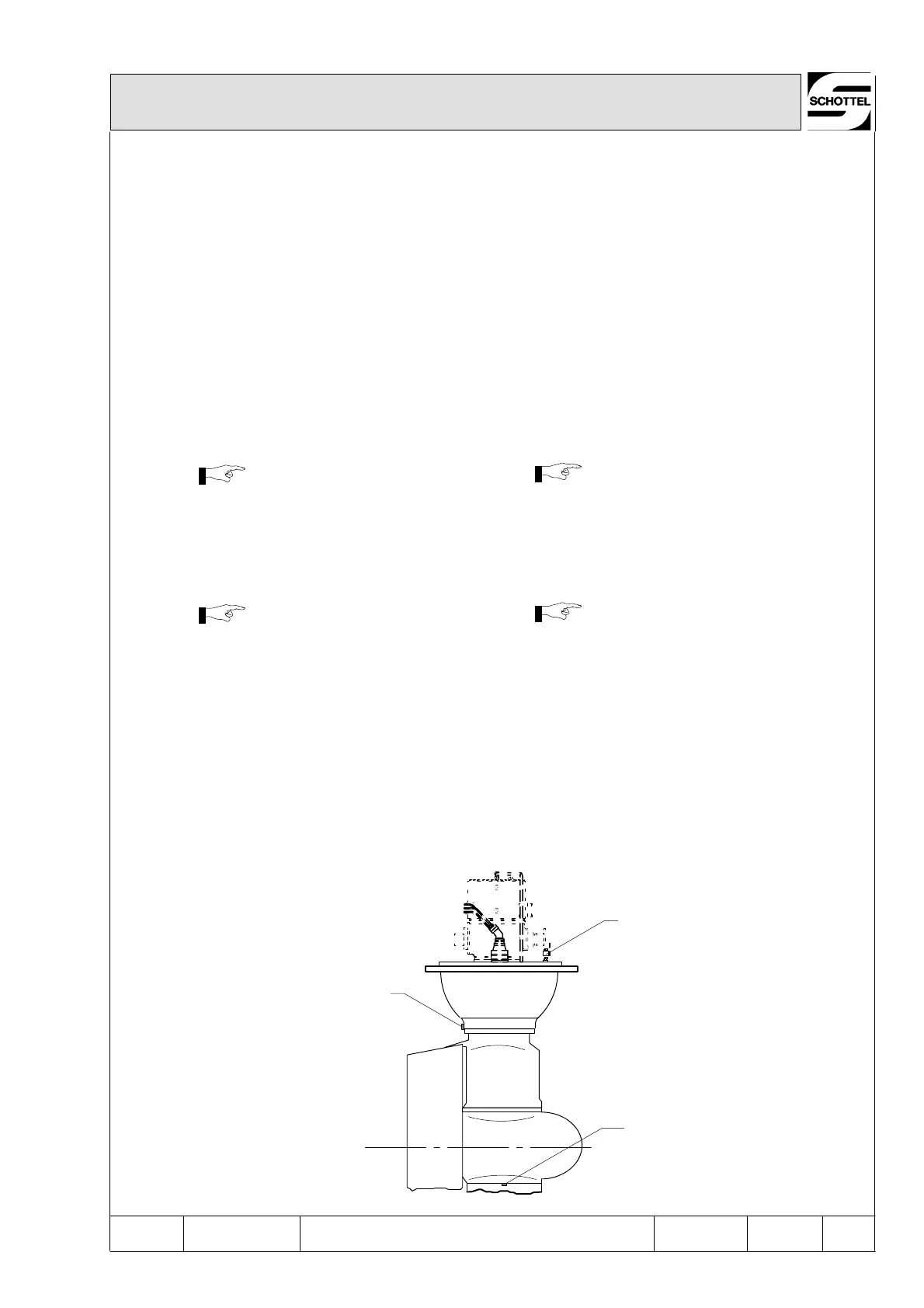

Bild 6
Figure 6
29
28
16
Betriebs--, Montage-- und Wartungsanleitungen 1099230
Operating--, Mounting-- and Maintenance Instructions
GB
Edition
K D -- G E -- g e
Ausgabe /
983/00
D/
13 / 25
SRP 1212
3.1.3 SRP außerhalb des Wassers
— Öl abpumpen (siehe Abschnitt 3.1.2) .
Restölmengen wie folgt ablassen:
— Verschlußschraube (29) herausschrauben, so
daß Restöl und eventuell Schwitzwasser aus
dem Schmieröltank ablaufen kann.
Dies muß bei Wassereinbruch immer durchge-
führt werden.
HINWEIS
Restölmenge ca. 30 l
Unterwassergetriebe
HINWEIS
Restölmenge kann bis zu 360 l betragen.
Ausführung A
— Auffangbehälter bereitstellen
— Verschlußschraube (16) herausschrauben, so
daßRestöl aus dem Unterwassergetriebeablau-
fen kann.
— DichtungvonVerschlußschraube (16) erneuern
und Verschlußschraube öldicht einschrauben
SRP outside water
— Pump out oil (see section 3.1.2).
Drain the residual oil as follows:
— Unscrew the screw plug (29) so that the oilres-
idues and any condensed water can be drained
from the lubricating oil tank.
This must be done in any case after an inrush
of water.
NOTE
Residual quantity of oil approx. 30 l
Lower gear--box
NOTE
Residual quantity of oil may amount to 350 l.
Type A
— Have a waste oil tank available
— Unscrew the screw plug (16) so that the oilres-
idues can be drained from the lower gear --box.
— Replace the sealing ring of the screw plug (16)
and screw in th e plug oil tight
