Reglaje parte ciclo
POSICIÓN DEL MANILLAR
Las patas de la horquilla llevan dos orificios
separados por una distancia A.
Distancia entre los
orificios A
13mm
Los puentes de manillar están descentrados por
una distancia B
Descentrado de los
puentes B
4mm

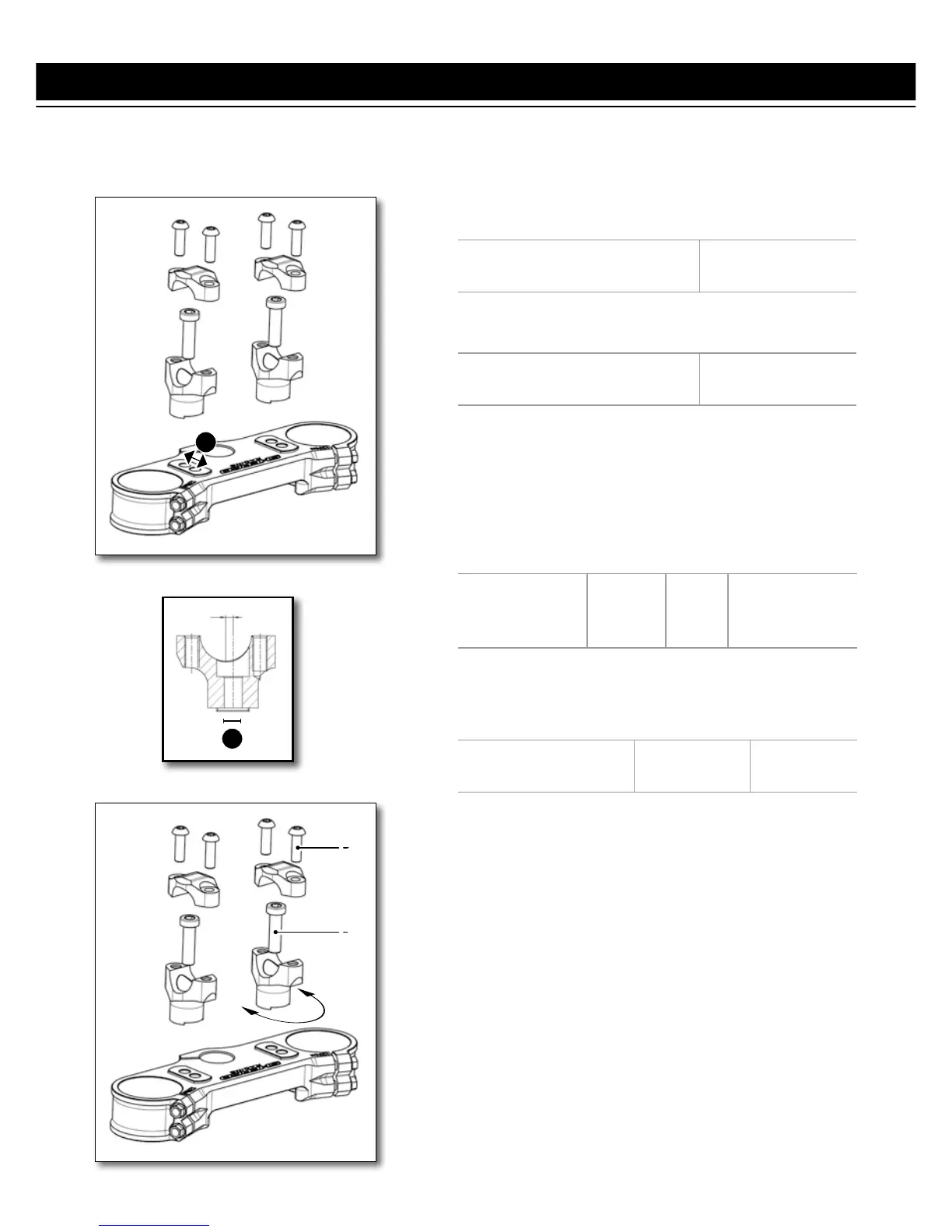

La moto se entrega de fábrica con el manillar
en posición retrasada.
Retirar los cuatro tornillos
1
Retirar las bridas de
manillar y retirar el manillar.
Retirar lo dos tornillos
2
. Retirar los puentes y
colocarlos en la posición deseada.
Tornillo de
fijación de
puentes
M10x35 40Nm Loctite
®
243
™
Volver a montar el manillar y las bridas. Poner los
cuatro tornillos
1
en su sitio y apretarlos unifor-
memente.
Tornillo de fijación
bridas de manillar
M8x25 24Nm
El manillar también puede orientarse según los
puentes.
