656 234 2010-11-22| Sicam srl società unipersonale
10 | SBM V655 | Prima messa in funzioneit
4.6 Collegamento elettrico
!
Collegare SBM V655 alla rete elettrica solo se la ten-
sione di rete presente e la tensione nominale indica-
ta sulla targhetta di identificazione coincidono.
1. Verificare che la tensione di rete coincida con la
tensione nominale indicata sulla targhetta di identi-
ficazione.
2. Proteggere il collegamento alla rete elettrica di
SBM V655 in conformità alla normativa specifica na-
zionale. La predisposizione di una protezione dell’at-
tacco alla rete è a carico del cliente.
3. Collegare il cavo di alimentazione elettrica
a SBM V655.
651012-04 _Sr
1
2
3

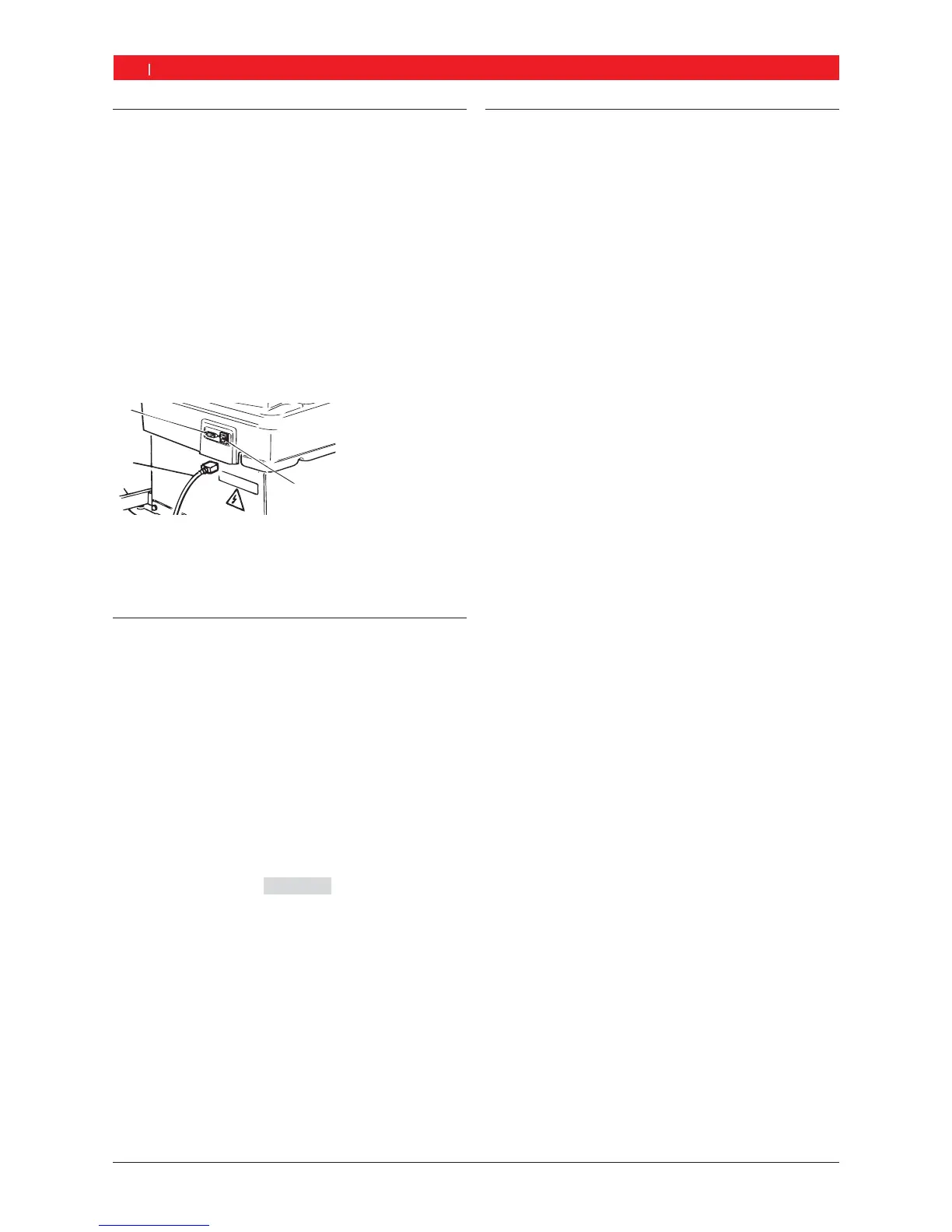

Fig. 3: Collegamento elettrico
1 Interruttore ON/OFF
2 Presa per attacco alla rete elettrica
3 Cavo di alimentazione elettrica
4.7 Controllo del senso di rotazione
1. Controllare se la SBM V655 è collegata correttamen-
te alla rete elettrica.
2. Accendere SBM V655 tramite l’interruttore ON/OFF.
3. Chiudere la calotta di protezione ruota.
L’albero gira.
4. Controllare il senso di rotazione dell’albero.
i Il senso di rotazione corretto viene indicato da una
freccia gialla su SBM V655. Questa freccia si trova a
destra della flangia.
i In caso di senso di rotazione non corretto, SBM V655
si arresta immediatamente e viene visualizzato il
messaggio di errore
Errore 3 (vedi cap. 10).
4.8 Calibrazione SBM V655
!
Dopo la prima messa in funzione è necessario effet-
tuare la calibrazione.
1. Calibrazione flangia.
2. Calibrazione calibro a corsoio e braccio di misurazione.
3. Calibrazione SBM V655.
4. Effettuare una misurazione di controllo.
La calibrazione è descritta nel capitolo 11.3 .
