Sicam SBM V655 - Montar el Brazo de Medición; Fijar y Conectar la Pantalla

656 234 2010-11-22| Sicam srl società unipersonale
Primera puesta en funcionamiento | SBM V655 | 97 es

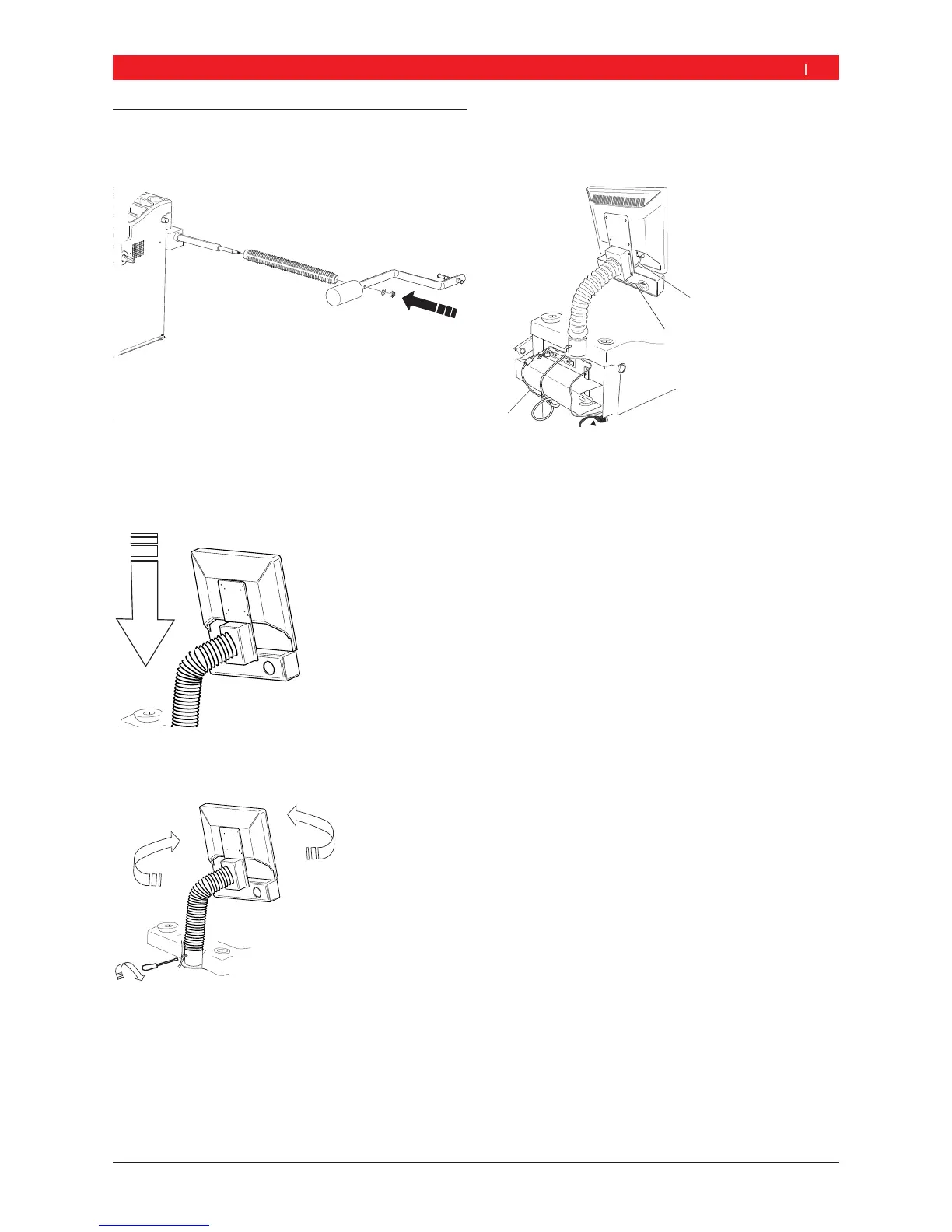

4.4 Montar el brazo de medición
 Montar el brazo de medición como se muestra en la
figura.
651001-09_Sr
4.5 Fijar y conectar la pantalla
1. Bajar la columna de la pantalla por completo
introduciéndola en el casquillo previsto para
ello, ubicado detrás de los compartimientos para
pesos.
2. Girar la pantalla a la posición deseada y fijar la co-
lumna mediante el tornillo.
3. Conectar el cable de interfaz ( Pos. 1) con la
conexión de interfaz ubicada en el lado posterior del
SBM V655 y atornillarlo.
1
2
3
Fig. 2: Conectar la pantalla y el teclado con el SBM V655
1 Cable de conexión VGA de la pantalla
2 Cable de conexión a la red de la pantalla
3 Cable de conexión funcionales y de manejo
4. Conectar la pantalla y el SBM V655 con el cable de
la pantalla (Pos. 2).
5. Conectar el cable de las teclas funcionales y de ma-
nejo (Pos. 3) con la conexión de teclado ubicada en
el lado posterior del SBM V655 y atornillarlo. Cable
de conexión a la red
