Description du produit | SBM V655 | 51 fr
3.5 SBM V655
1
2
8
5
9
10
13
12
11
4
6
7
14
3

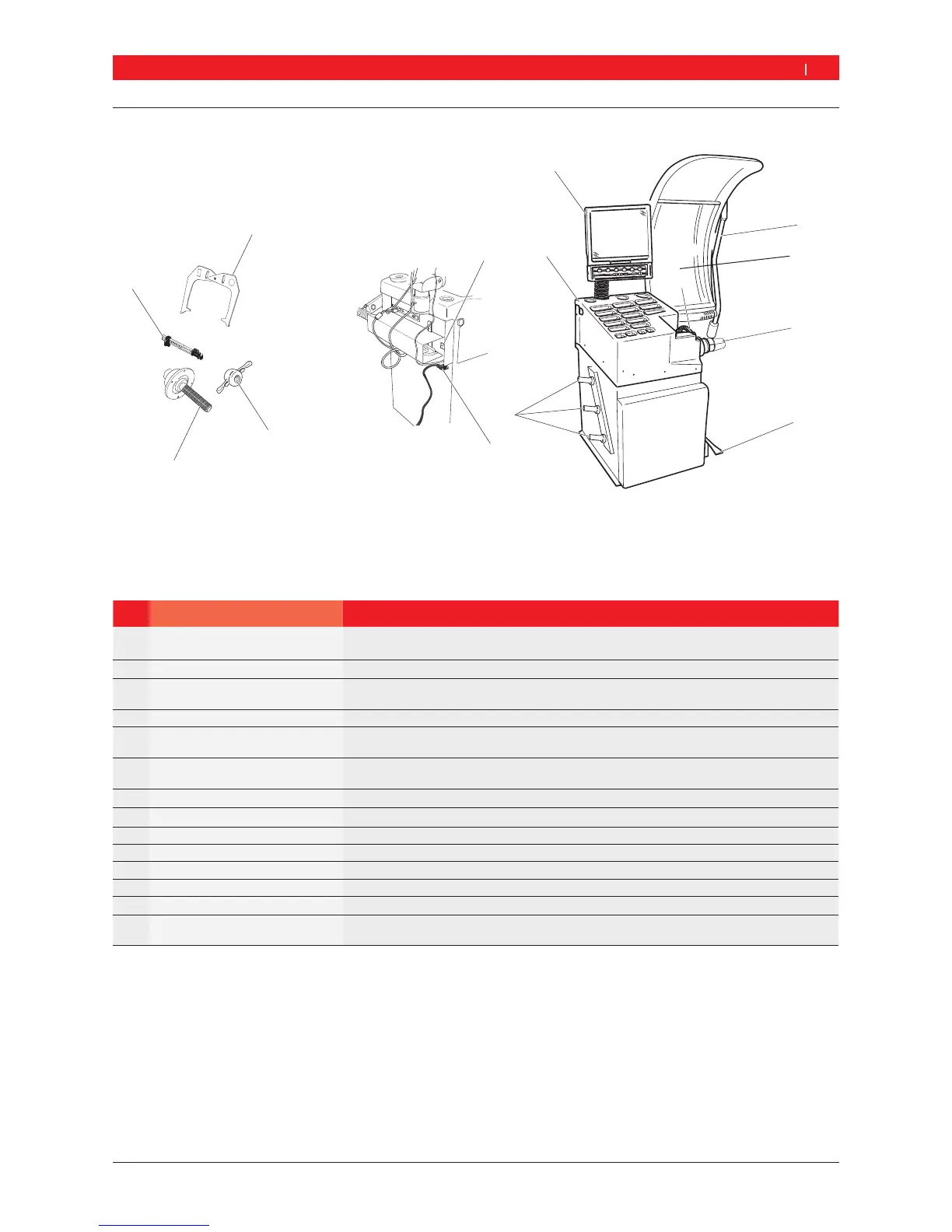

Fig. 1: SBM V655
Pos. Désignation Fonctions
1 Ecran TFT
Panneau de commande
Affichage logiciel (valeurs mesurées et consignes d’utilisation)
Commande du SBM V655, voir le chapitre 7
2 Bras de mesure Détermination de la largeur de la jante
3 Capot de protection, mobile Protection de l’opérateur contre les particules projetées (par ex. salissures, eau)
Démarrage et arrêt d'une mesure , , voir le chapitre 7.3
4 Cône de l’arbre d’entraînement Réception de la bride
5 Pédale Blocage de l'arbre / la roue u
Validation des données de la jante o, voir le chapitre 7.3
6 Coulisseau de mesure
(électronique)
Détermination de la distance de la jante et du diamètre de la jante
Détermination des positions de fixation des masselottes adhésives
7 Rangement Rangement pour masselottes d'équilibrage et accessoires.
8 Support pour outils de serrage Rangement des accessoires.
9 Prise secteur Raccordement du câble d’alimentation secteur
10 Interrupteur Marche/Arrêt Mie en marche et à l’arrêt du SBM V655
11 Ecrou à serrage rapide Centrage et fixation de la roue sur le cône
12 Bride de centrage Fixation de la roue
13 Coulisseau de mesure manuel Remplace le coulisseau de mesure électronique s’il est défectueux.
14 Compas de mesure Utilisé en remplacement s’il n’est pas possible de déterminer de façon électronique la lar-
geur et le diamètre de la jante.
