8.5 Ручной раздвижной калибр
С помощью ручного раздвижного калибра, в
балансирующих программах Alu2, Alu3 и Pax2 можно
измерить ширину обода и установить и закрепить,
простым образом адгезивные грузы.
651011-03_Mi
1
2
3
4
5
6
7
8

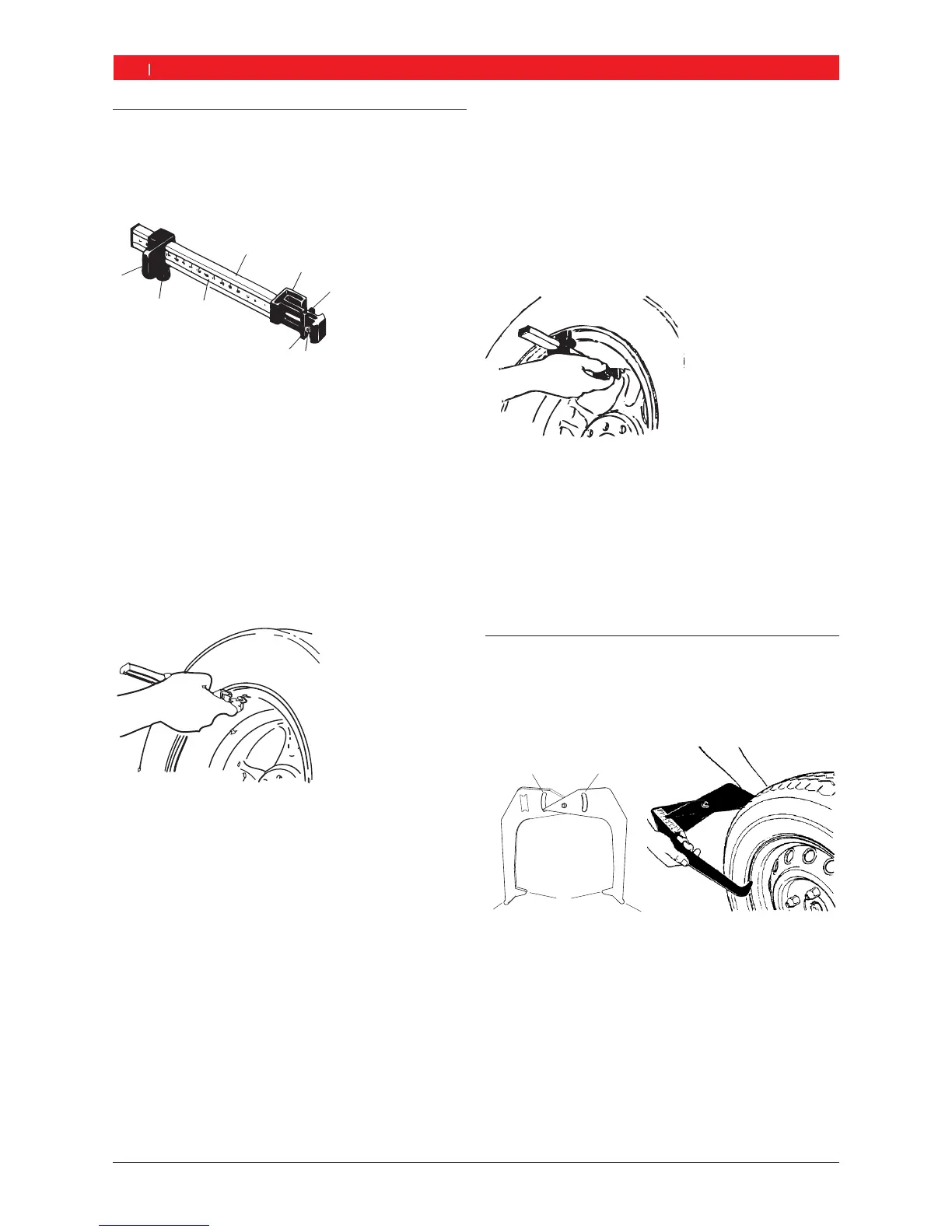

Fig. 6: Ручной раздвижной калибр
1 Рукоятка раздвижного калибра
2 Головка раздвижного калибра
3 Внутренний зажим для грузов
4 Выталкиватель
5 Внешний зажим для грузов
6 Шкала
7 Накатной болт
8 Кулисный камень со стопором
8.5.1 Измерение ширины обода
1. Установить кулисный камень ручного калибра на
внутреннюю кромку обода.
651007-06_Sr
2. Установить внешний зажим для грузов в
положение, где должны быть закреплены
балансирующие грузы.
3. Закрепить кулисный камень с помощью накатного
болта.
4. Получить размер и ввести значение, как ширину
обода в единицу измерения "мм".
5. Запустить измерение.
6. Оценка измерения:
 На левом дисплее отобразится значение
адгезивного груза, который должен быть
установлен с помощью внутреннего зажима для
грузов (Alu2 и Pax2) или как крепёжный груз
(Alu3).
 На правом дисплее отобразится значение
адгезивного груза, который должен быть
установлен внешним зажимом для грузов.
8.5.2 Установка балансировочных грузов.
1. Установить колесо в соответствующее положение
(часов
12 , 3 o 6 (смотреть гл. 7.3 ).
2. Inserire il peso adesivo necessario nella pinza ester-
na per pesi.
3. Posizionare il corsoio sul bordo del cerchione.
4. Posizionare il peso adesivo tramite l’espulsore nella
corrispondente posizione e spingerlo per farlo aderi-
re bene.
651007-05_Sr
5. Установить второй адгезивный груз во внутренний
зажим для грузов.
6. Установить кулисный камень на кромку обода.
7. Установить адгезивный груз с помощью
выталкивателя и протолкнуть его, чтобы он плотно
прилегал.
i С помощью балансировочной программы Alu3
устанавливается и крепится крепёжный груз.
8.6 Измерительный циркульone
i
Ширина обода может быть измерена на самом
ободе или с помощью измерительного циркуля.
1
2
4
3
2
1
651012-11_Sr
Fig. 7: Считывание данных обода с помощью измерительного
циркуля
1 Шкала диаметра циркуля
2 Внешняя точка для диаметра обода
3 Внутренняя точка ширины обода
4 Шкала ширины обод
1. Установить внутренние точки измерительного
циркуля на кромку обода.
2. Снять значение на шкале ширины обода.
3. Ввести измеренную ширину обода.
