656 234 2010-11-22| Sicam srl società unipersonale
Descrizione del prodotto | SBM V655 | 7 it
3.5 SBM V655
1
2
8
5
9
10
13
12
11
4
6
7
14
3

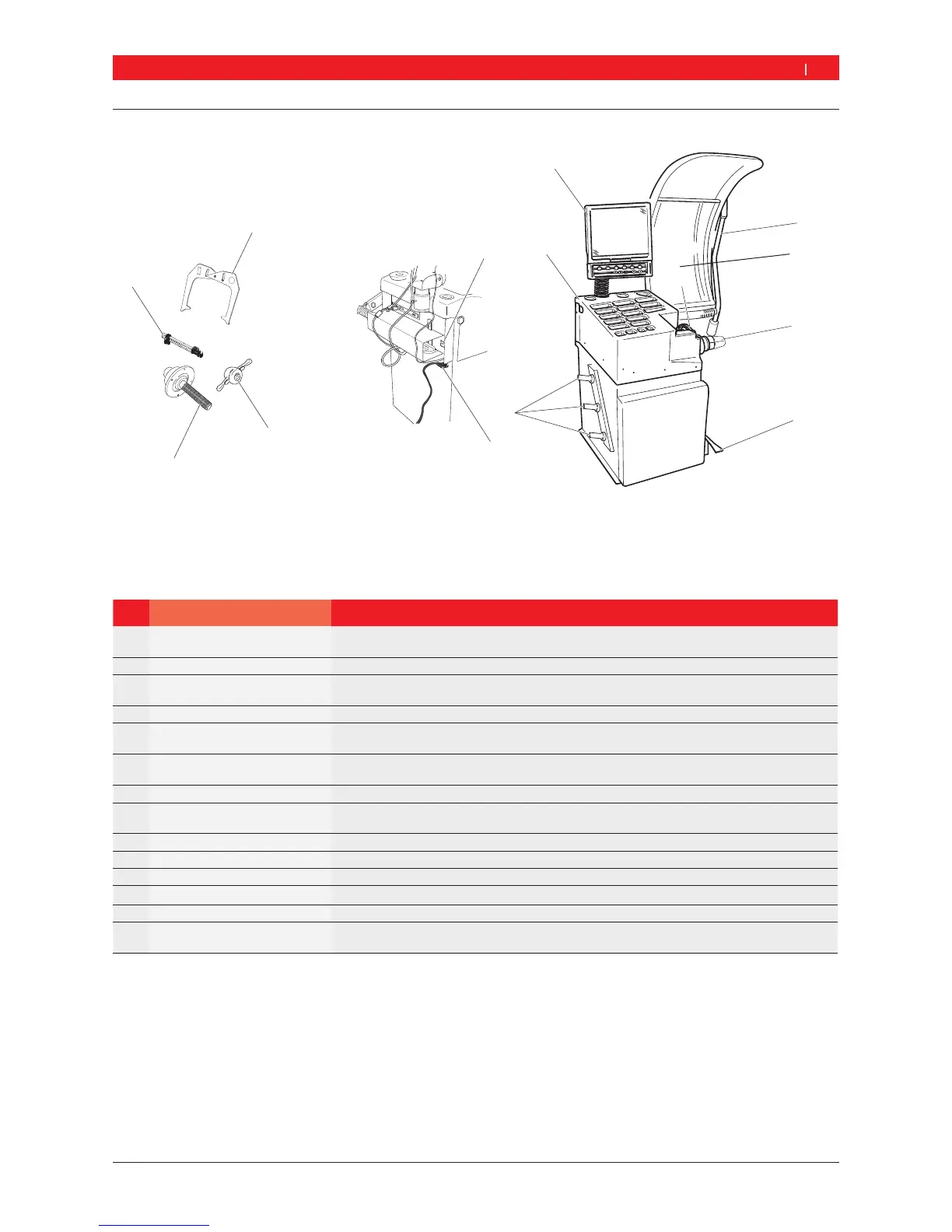

Fig. 1: SBM V655
Pos. Denominazione Funzioni
1 Monitor TFT
Pannello di comando
Visualizzazione software (valori di misura e avvertenze sull’uso)
Comando SBM V655, vedi cap. 7
2 Braccio di misurazione Rilevamento della larghezza del cerchione
3 Calotta di protezione ruota Protezione dell’operatore da eventuali particelle proiettate verso l’esterno (ad es. sporco, acqua).
Avviare la misurazione ed arrestare la misurazione, vedi cap. 7.3.
4 Cono dell’albero di comando Alloggiamento della flangia
5 Pedale Bloccare l’albero/la ruota u
Acquisizione dei dati del cerchione o, vedi cap. 7.3
6 Calibro a corsoio
(elettronico)
Rilevare la distanza del cerchione e il diametro del cerchione.
Rilevare le posizioni per il fissaggio dei pesi adesivi.
7 Ripiano portaoggetti Ripiano per deporre i pesi di equilibratura e gli accessori.
8 Supporto per dispositivi di
serraggio
Per riporre gli accessori.
9 Presa di collegamento alla rete Attacco per il cavo di alimentazione elettrica.
10 Interruttore ON/OFF Accensione e spegnimento di SBM V655.
11 Dado di serraggio rapido Centrare e fissare la ruota sul cono
12 Flangia di centraggio centrale Fissare la ruota.
13 Calibro a corsoio manuale Serve come componente di riserva quando il calibro a corsoio elettronico è guasto.
14 Compasso di misurazione Serve come componente di riserva quando la larghezza del cerchione e il diametro del cer-
chione non possono essere rilevati elettronicamente.
