Sicam SBM V655 - Messarm Montieren; Monitor Montieren

656 234 2010-11-22| Sicam srl società unipersonale
Erstinbetriebnahme | SBM V655 | 75 de

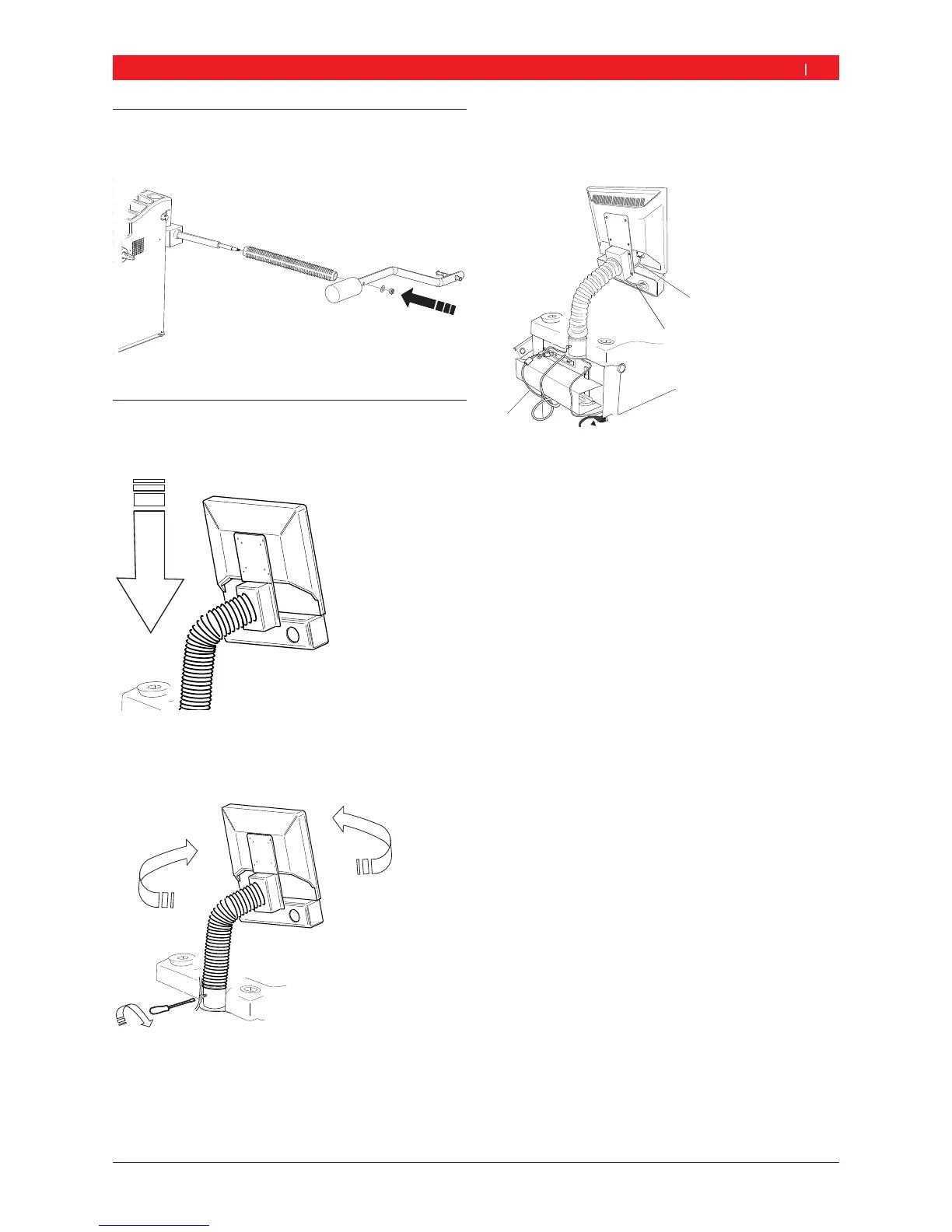

4.4 Messarm montieren
 Messarm wie in Abbildung gezeigt montieren.
651001-09_Sr
4.5 Monitor montieren
1. Säule des Monitors komplett in der dafür vorgesehe-
nen Buchse hinter den Gewichtsfächern versenken.
2. Monitor in die gewünschte Position drehen und die
Säule mit der Schraube fixieren.
3. VGA-Verbindungsleitung (Pos. 1) mit dem Interface-
anschluss auf der Rückseite von SBM V655 verbin-
den und festschrauben.
1
2
3
Fig. 2: Monitor und Tastatur mit SBM V655 verbinden
1 VGA-Verbindungsleitung Monitor
2 Netzanschlussleitung Monitor
3 Verbindungsleitung Funktions- und Bedientasten
4. Monitor und SBM V655 mit der Netzanschlussleitung
Monitor (Pos. 2) verbinden.
5. Verbindungsleitung Funktions- und Bedientasten
(Pos. 3) mit dem Tastaturanschluss auf der Rücksei-
te von SBM V655 verbinden und festschrauben.
