Первый запуск в работу | SBM V655 | 119 ru

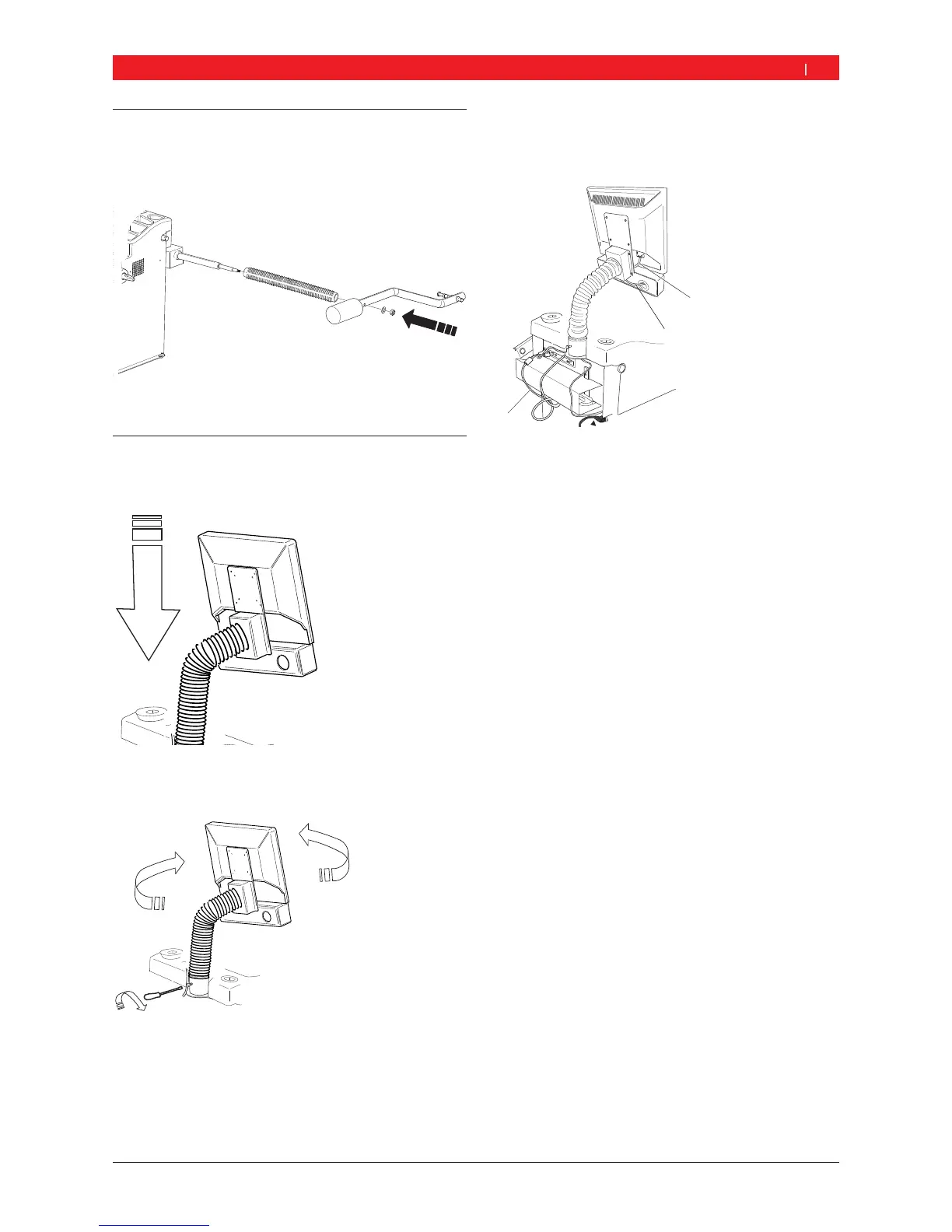

4.4 Монтаж измерительного
кронштейна
 Произвести монтаж измерительного кронштейна,
как показано на рисунке
.
651001-09_Sr
4.5 Крепление и подключение экрана
1. Полностью установить колонну экрана в
специальную втулку за отделением для грузов.
2. Повернуть экран в требуемое положение и
блокировать колонну болтами.
3. Подключить кабель подключения экрана VGA
(пол. 1) с отводом интерфейса с задней стороны
станка SBM V655 и завинтить его.
1
2
3
Fig. 2: Подключение экрана и клавиатуры к станку SBM V655
1 Кабель подключения экрана VGA
2 Кабель электропитания экрана
3 Кабель подключения функциональных кнопок и управления
4. Подключить экран и станок SBM V655 с кабелем
электропитания двигателя (пол. 2).
5. Подключить кабель питания функциональных
кнопок и управления (пол. 3) с отводом
клавиатуры, которая находится с задней стороны
SBM V655.
