4.4 Montaggio del braccio di misurazione

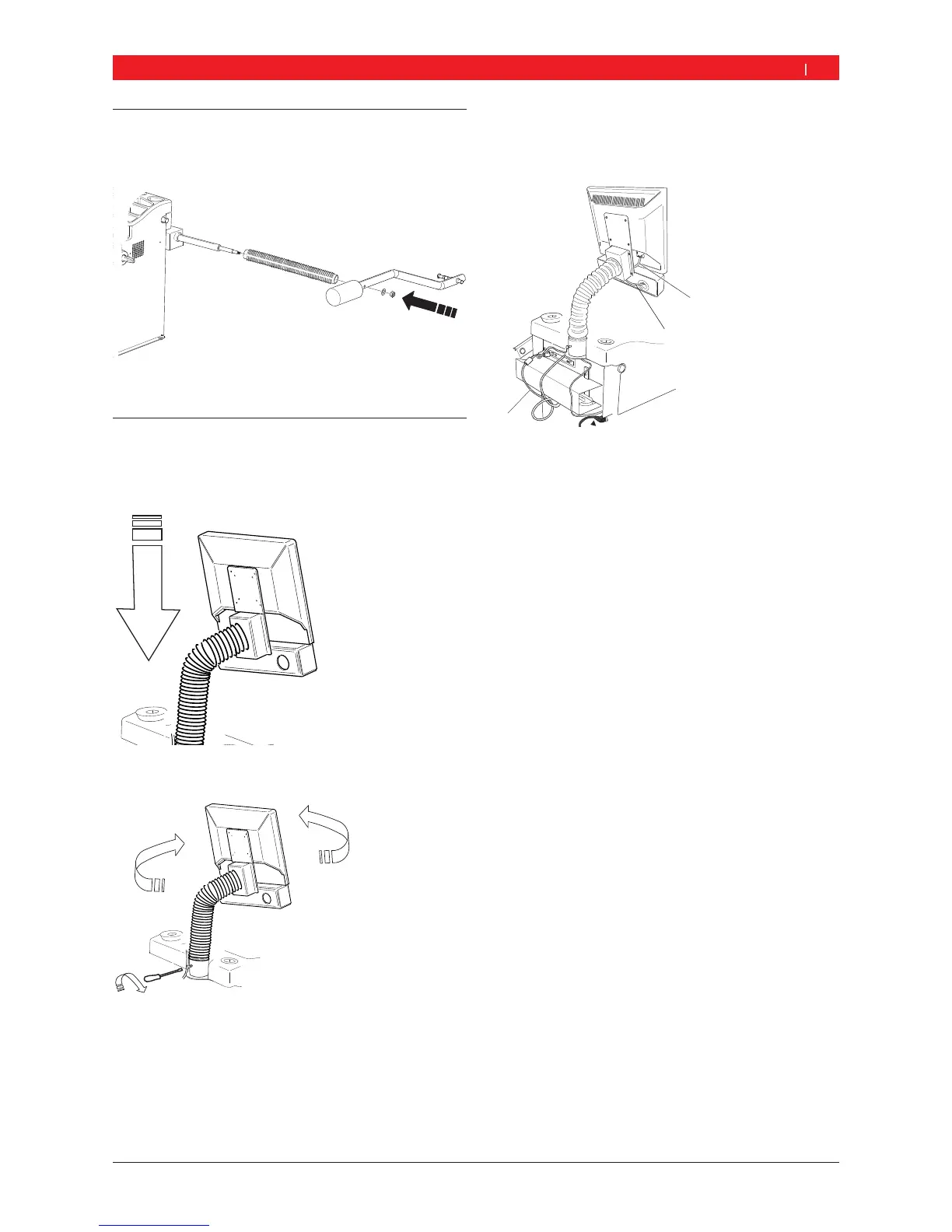

 Montare il braccio di misurazione come illustrato
nella figura.
651001-09_Sr
4.5 Fissaggio e collegamento del monitor
1. Introdurre la colonna del monitor completamente
nell’apposita bussola disposta dietro gli scomparti
per i pesi.
2. Girare il monitor nella posizione desiderata e blocca-
re la colonna con la vite.
3. Collegare il cavo di collegamento VGA monitor
(pos. 1) con la presa di interfaccia disposta sul lato
posteriore della WBE 4410 e avvitarlo.
1
2
3
Fig. 2: Collegamento di monitor e tastiera con la WBE 4410
1 Cavo di collegamento VGA monitor
2 Cavo di alimentazione elettrica monitor
3 Cavo di collegamento dei tasti di funzione e di comando
4. Collegare il monitor e la WBE 4410 con il cavo di
alimentazione elettrica monitor (pos. 2).
5. Collegare il cavo di collegamento dei tasti di funzio-
ne e di comando (pos. 3) con la presa per tastiera
disposta sul lato posteriore della WBE 4410 e avvi-
tarlo.
