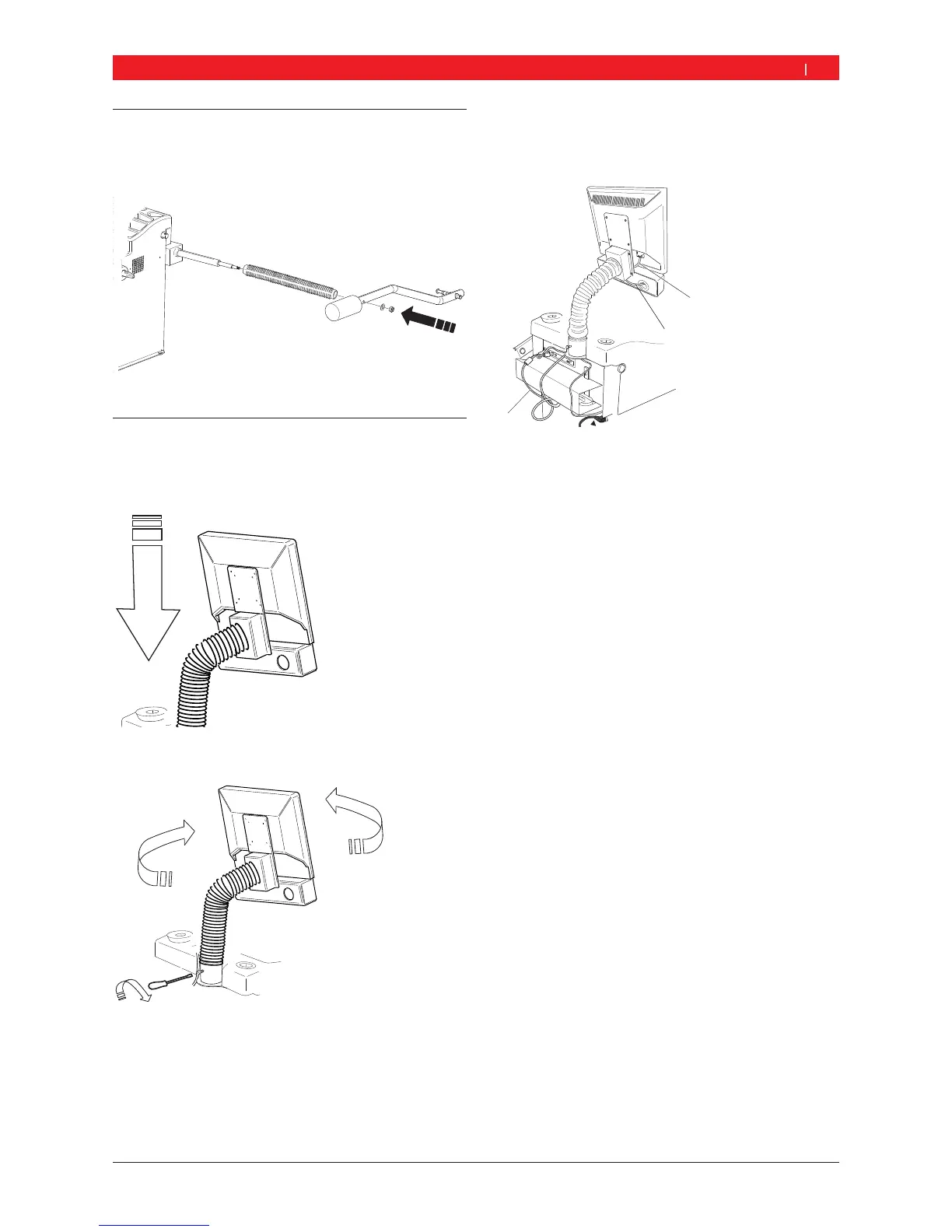

4.4 Monter le bras de mesure
Monter le bras de mesure de la manière représentée
sur l'illustration.
651001-09_Sr
4.5 Fixer et raccorder l’écran
1. Enfoncer entièrement le pied de l’écran dans
le manchon prévu derrière les casiers pour
masselottes.
2. Tourner l’écran à la position souhaitée et fixer le
pied à l’aide de la vis.
3. Brancher le câble de liaison VGA écran (Pos. 1) sur
la prise d’interface à l’arrière du SBM V655 et le
visser.
1
2
3
Fig. 2: Relier l’écran et le clavier au SBM V655
1 Câble de liaison VGA écran
2 Câble secteur de l’écran
3 Câble de liaison de fonction et de commande
4. Relier l’écran et le SBM V655 à l’aide du câble sec-
teur de l`écran (Pos. 2).
5. Brancher le câble de liaison de fonction et de
commande (Pos. 3) sur le port clavier au dos du
SBM V655 et le visser
