656 234 2010-11-22| Sicam srl società unipersonale
Manutenzione | SBM V655 | 23 it
11.3.3 Calibrazione del calibro/braccio di misurazio-
ne elettronico
i Attenersi alle indicazioni visualizzate sul monitor.
1. Nel menu di calibrazione avviare la calibrazione.
Premere <F4> e <OK>.
2. Portare il calibro (B) nella posizione di riposo e
premere <OK>.
3. Estrarre il calibro (B) fino a 200 mm, immettere que-
sto valore e premere <OK>.

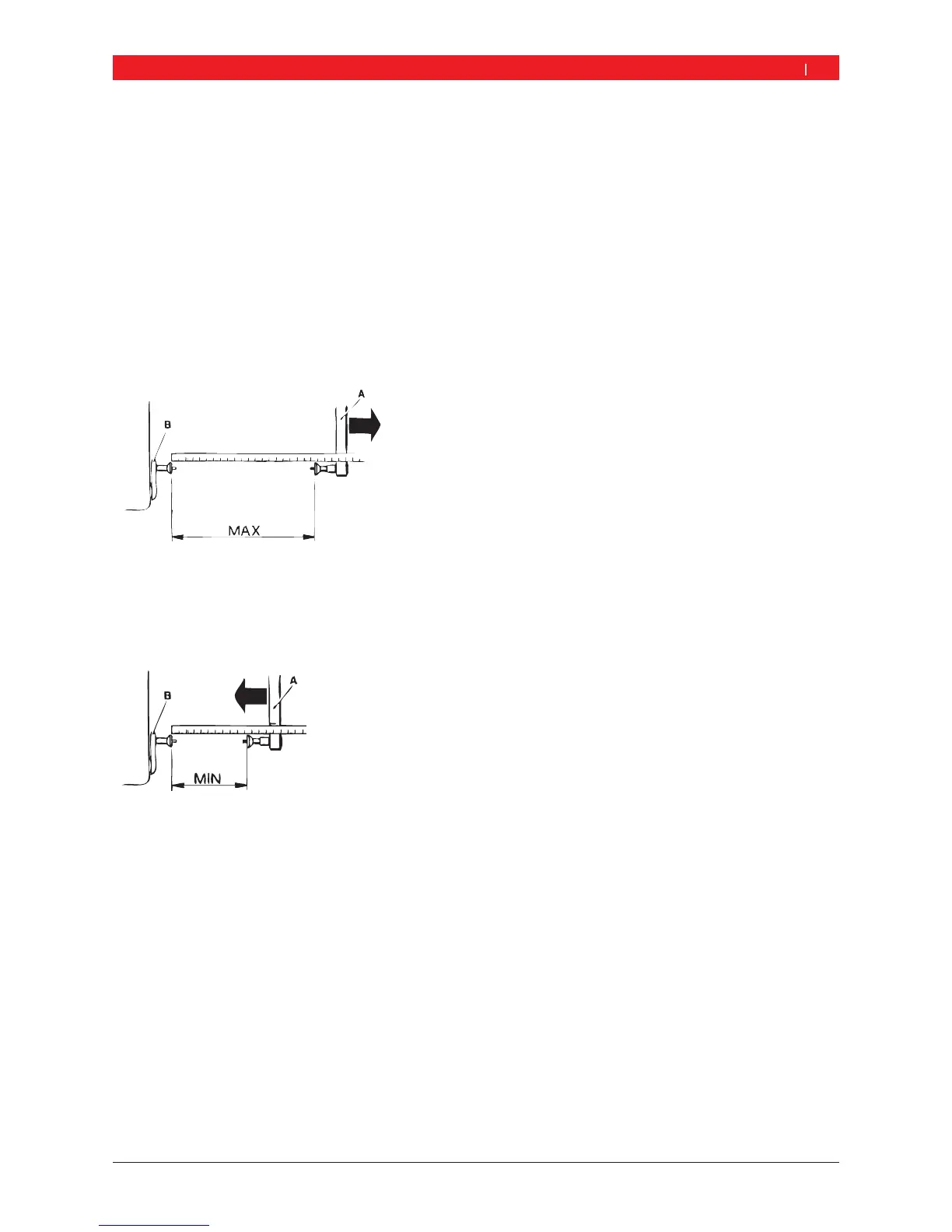

4. Portare il braccio di misurazione (A) nella posizione
di riposo, misurare la distanza "MAX" servendosi di
un metro, immettere il valore e premere <OK>.
651001-06 _Rf
5. Portare il braccio di misurazione (A) nella posizione
minima rispetto al calibro (B), misurare la distanza
"MIN" servendosi di un metro, immettere il valore e
premere <OK>.
651001-08 _Rf
6. Serrare una ruota di test (possibilmente da 13" o
14").
7. Immettere il diametro della ruota con <F4> e
premere <OK>.
8. Posizionare il calibro (B) sul bordo del cerchione e pre-
mere <OK>.
"La calibrazione di calibro e braccio di misurazione
è conclusa
11.3.4 Calibrazione SBM V655
i Attenersi alle indicazioni visualizzate sul monitor.
1. Fissare una ruota di un autoveicolo di media dimen-
sione ed in ottime condizioni (ad es. larghezza 5.5",
diametro 14") sulla flangia.
2. Premere <F3> e <OK>.
La calibrazione viene avviata.
3. Immettere i dati ruota e confermare con <OK>.
4. Premere <START>.
La misurazione viene avviata.
5. Immettere un peso di equilibratura qualsiasi tra 40 g
e 120 g e confermare con <OK>.
6. Applicare il peso di equilibratura del valore immesso
sul lato interno della ruota.
7. Premere <START>.
La misurazione viene avviata.
8. Girare la ruota fino a portare il peso di equilibratura
nella posizione di ore 12.
9. Togliere il peso di equilibratura dal lato interno della
ruota e applicarlo sul lato esterno (ore 12).
10. Premere <START>.
La misurazione viene avviata.
11. Girare la ruota fino a portare il peso nella posizione
di ore 6.
12. Premere <OK>.
"La calibrazione è conclusa.
i La calibrazione effettuata viene salvata automaticamente
in modo permanente.
