3.5 SBM V655
1
2
8
5
9
10
13
12
11
4
6
7
14
3

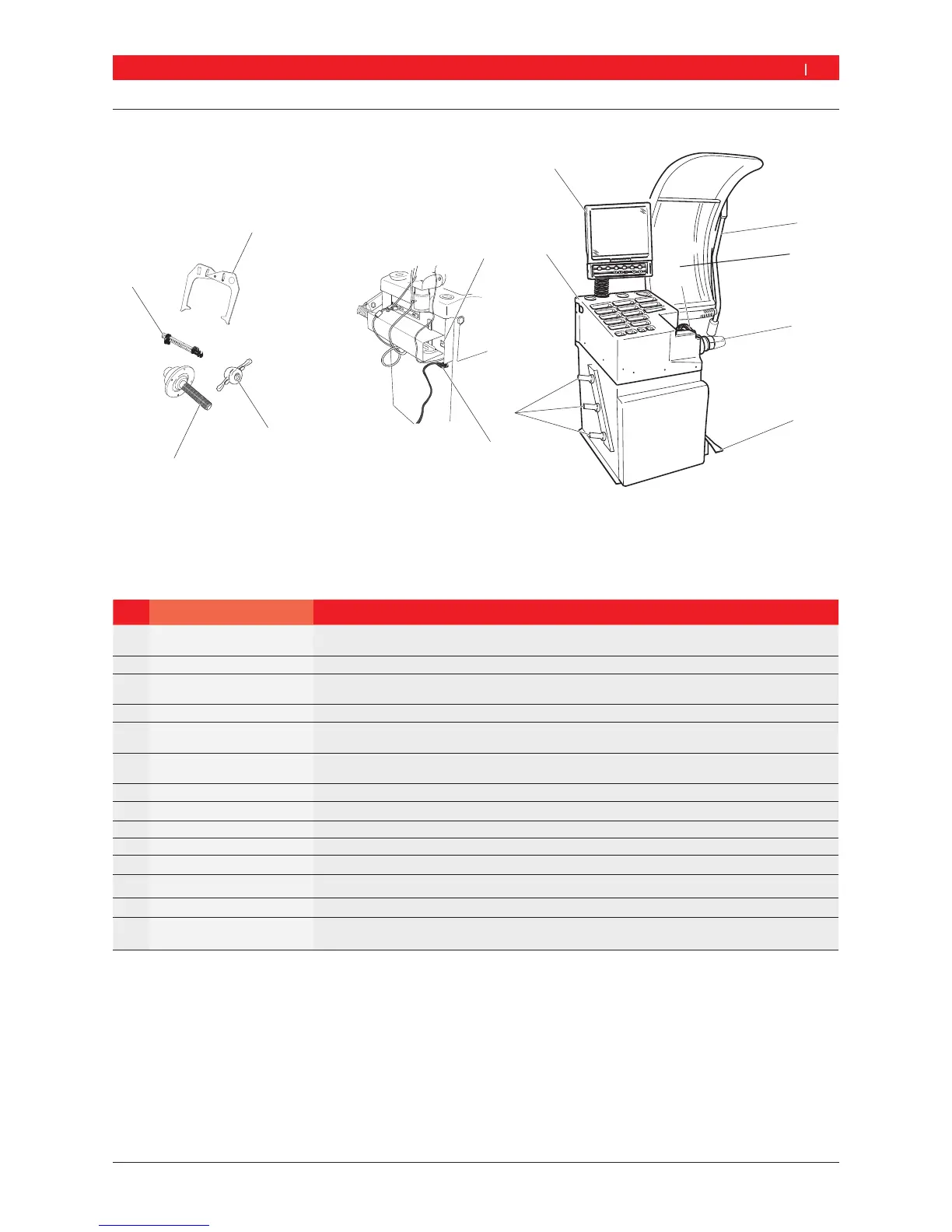

Fig. 1: SBM V655
Pos. Bezeichnung Funktionen
1 TFT-Monitor mit
Funktions- und Bedientasten
 Anzeige Software (Messwerte und Bedienhinweise).
 Bedienung SBM V655, siehe Kap. 7
2 Messarm Ermittlung der Felgenbreite.
3 Radschutzhaube  Schutz des Bedieners vor wegfliegenden Partikeln (z. B. Schmutz, Wasser).
 Start der Messung durch Schließen der Radschutzhaube, siehe Kap. 7.3
4 Konus der Antriebswelle Aufnahme des Flansches.
5 Pedal  Welle / Rad blockieren u.
 Übernahme der Felgendaten o ,siehe Kap. 7.3
6 Messschieber
(elektronisch)
 Felgenabstand und Felgendurchmesser erfassen.
 Positionen zur Befestigung der Klebegewichte ermitteln.
7 Ablage Ablage für Auswuchtgewichte und Zubehör.
8 Spannmittelhalter Aufbewahrung des Zubehörs.
9 Netzanschlussbuchse Anschluss für die Netzanschlussleitung.
10 Ein-/Aus-Schalter Ein- und Ausschalten.
11 Schnellspannmutter Rad auf dem Konus zentrieren und befestigen.
12 Mittenzentrierflansch Rad befestigen.
13 Manueller Messschieber Dient als Ersatz, wenn der elektronische Messschieber defekt ist.
14 Messzirkel Dient als Ersatz, wenn die Felgenbreite und der Felgendurchmesser nicht elektronisch erfasst
werden können.
