F1
24 V GND 24 V GND
PD1
24 V GND NCCLV
SWITCH
U
IN
24 V GND
CDM
HEATER
1
2
!
"
1 1
22
5
3 4
§
%
$
6
7
8

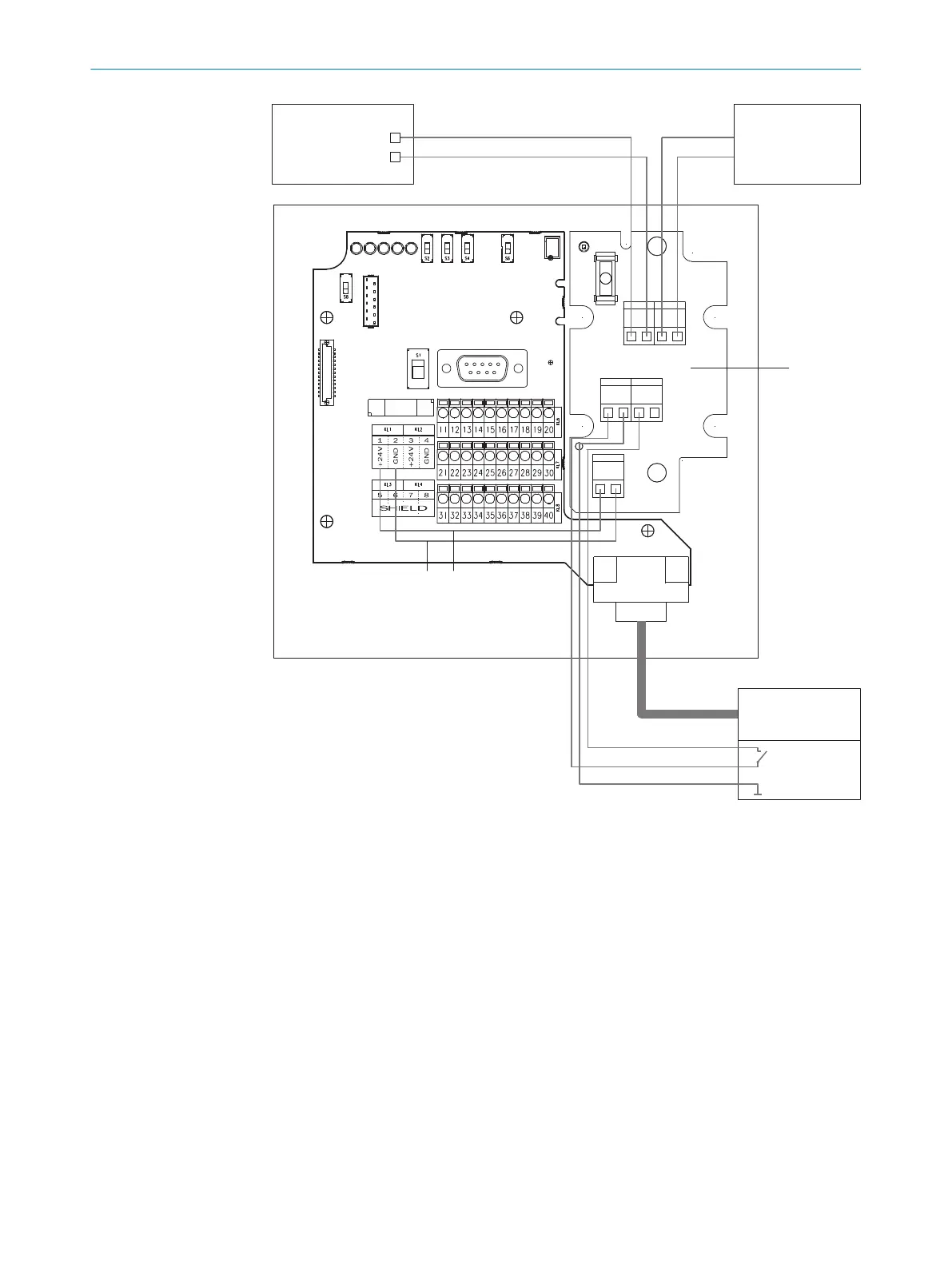

Figure 32: Supply voltage wiring for device and heating in CDM420-0001 connection module
1
Supply voltage
2
GND
3
GND (black)
4
Supply voltage (red)
5
15-pin cable
6
CLV switch (brown)
7
Supply voltage (red)
8
GND (black)
Control cabinet
Additional connection modules
CLV
Heating
Additional circuit board (part number 2055071)
ELECTRICAL INSTALLATION 6
8019588/2017-01-20 | SICK O P E R A T I N G I N S T R U C T I O N S | CLV63x, CLV64x, CLV65x
41
