Siemens Sentron WL - Three Circuit-Breakers, Two of Them against each Other

19 – 8
19.1.6 Trzy wyłączniki, dwa z nich przeciw sobie
Opis:
Jeden wyłącznik (S
1
) może zostać wyłączony oraz załączony,
niezależnie od dwóch pozostałych wyłączników. Dwa pozostałe
wyłączniki wzajemnie się wykluczają, to znaczy jeden może zostać
załączony tylko, jeśli drugi jest wyłączony
Niezbędne materiały:
Dwa wyłączniki (S
2
, S
3
) posiadają moduł połączeniowy oraz linkę
Bowdena.
Kod zamówienia  (strona 19-16)
Połączenia linek Bowdena:
Uwaga:
Dla tych połączeń, należy wkręcić w niezamienne klamry śruby
z łbem cylindrycznym, wraz z podkładkami napinającymi.
Przykład
Example

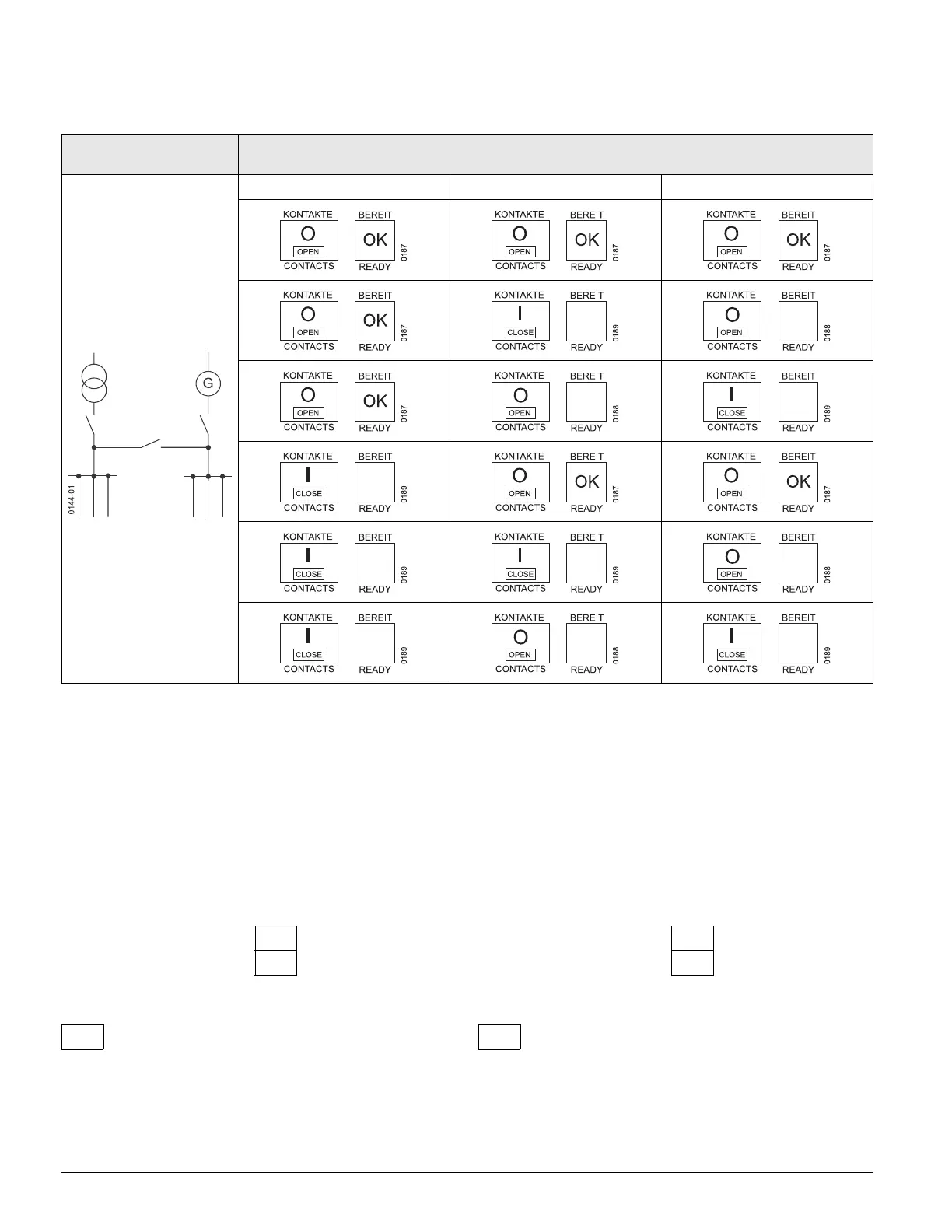

Możliwe stany wyłączników
Possible circuit-breaker states
S
1
S
2
S
3
1. linka Bowdena: S
2
A
1
-S
3
E
1
2. linka Bowdena: S
3
A
1
-S
2
E
1
S
x
E
x
S
1
S
2
S
3
19.1.6 Three circuit-breakers, two of them against each
other
Description:
One circuit-breaker (S
1
) can be opened and closed independently
of the two others. The two others cancel each other out, i.e. one can
only be closed if the other is open.
Materials required:
Two of the three circuit-breakers (S
2
, S
3
) each have an interlocking
module and a bowden wire.
Order no.  (page 19-16)
Connections of bowden wires:
Note:
At these connections the cheese-head screws must be screwed into
the non-interchangeable brackets with strain washers.
1st bowden wire: S
2
A
1
-S
3
E
1
2nd bowden wire: S
3
A
1
-S
2
E
1
S
x
E
x
