1 – 2

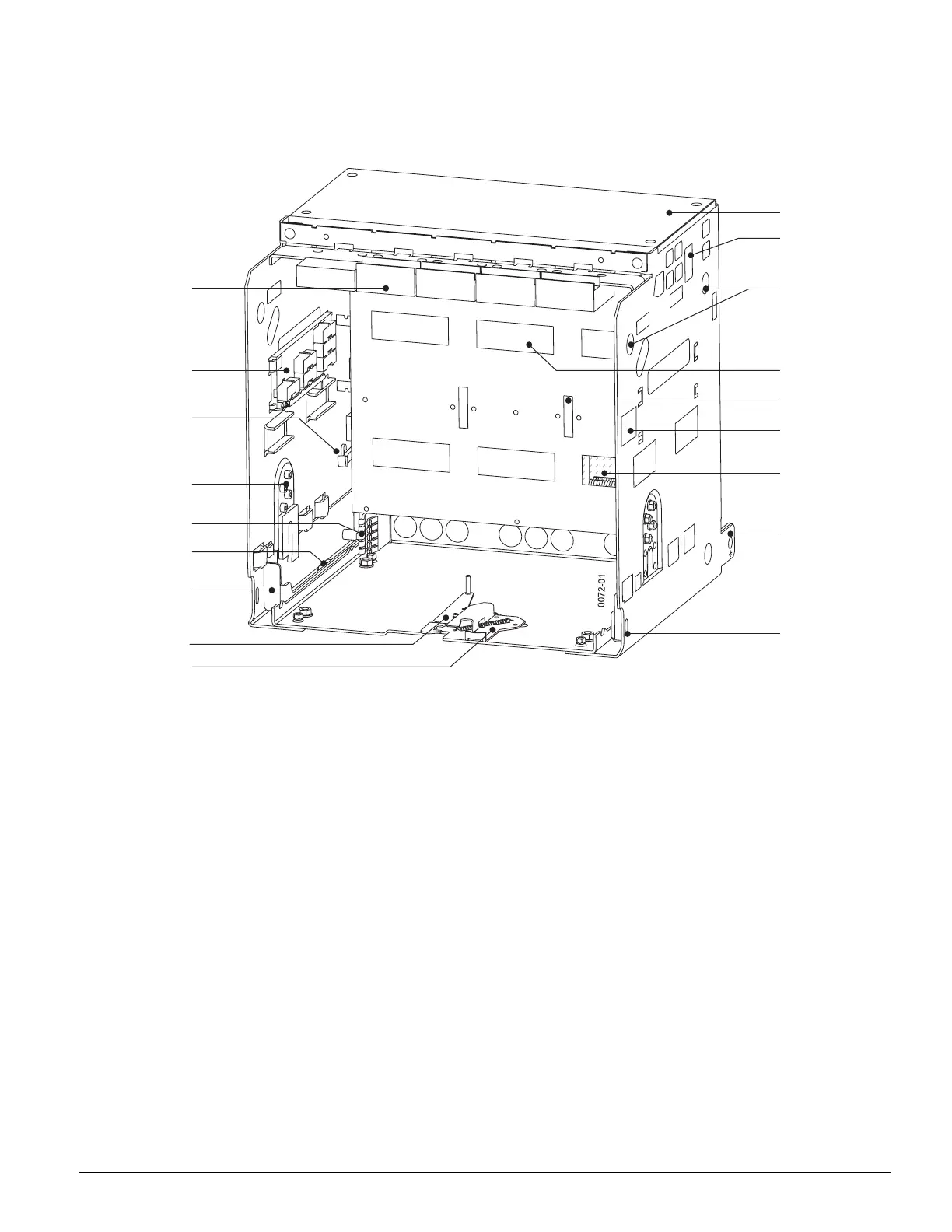

1.2 Kaseta
(1) Pokrywa komory gaszącej (opcja)
(2) Otwory komory gaszącej
(3)
Otwór na hak dźwigu (strona 4-2)
(4) Żaluzja (opcja)
(5) Blokada żaluzji (opcja)
(6) Etykieta typu kasety (strona 2-2)
(7) Styki rozdzielające
(8) Zacisk uziemienia; 14 mm (strona 5-21)
(9) Blokada prowadnic kasety
(10) Blokada wysunięcia przy otwartych drzwiach
rozdzielnicy (opcja)
(11) Blokada drzwi kasety (opcja)
(12) Prowadnice kasety
(13) Fabryczne kodowanie prądu znamionowego
(14) Gniazdo uziemienia wyłącznika (opcja)
(15) Kodowanie związane z wyposażeniem dodatkowym (opcja)
(16) Dźwignia żaluzji (opcja)
(17) Przełącznik sygnalizacji położenia (opcja)
(18) Moduły styków ślizgowych obwodów pomocniczych
(ilość zależna od wyposażenia)
(10)
(11)
(12)
(13)
(14)
(15)
(16)
(17)
(18)
1.2 Guide frame
(1) Arc chute cover (option)
(2) Arcing openings
(3) Hole for crane hook
(page 4-2)
(4) Shutter (option)
(5) Locking device shutter (option)
(6) Type label guide frame
(page 2-2)
(7) Disconnecting contacts
(8) Earthing terminal; 14 mm
(page 5-21)
(9) Locking device guide rail
(10) Locking device to prevent racking with
cubicle door open (option)
(11) Door interlocking guide frame (option)
(12) Guide rail
(13) Ampere rating coding by factory
(14) Sliding contact for circuit-breaker earthing (option)
(15) Option-related coding (option)
(16) Shutter operating device (option)
(17) Position signalling switch (option)
(18) Auxiliary disconnects (quantity according to equipment)
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
(9)
