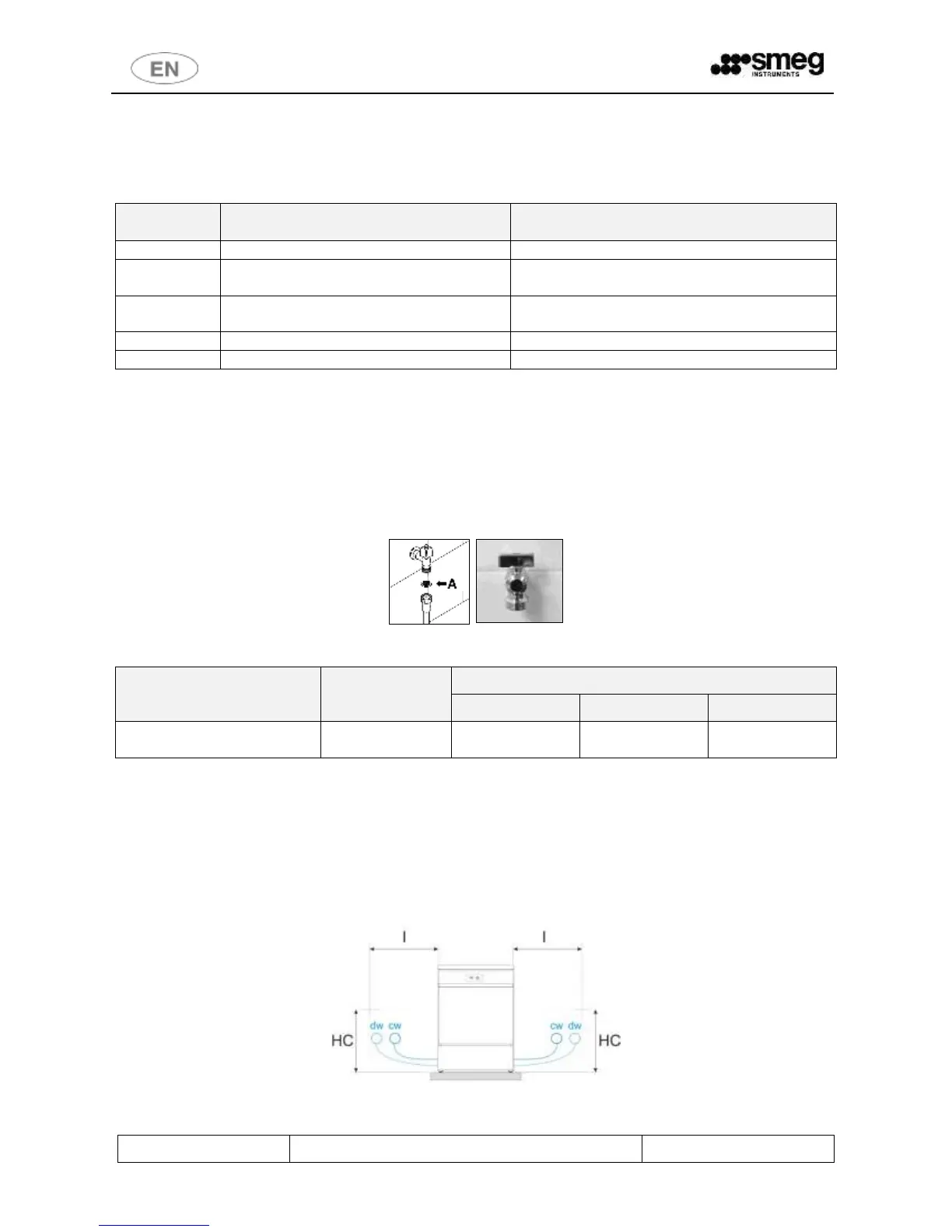

10.5 WATER CONNECTION FITTINGS
Key to abbreviations used for water connections.
CODE
FILLING/DISCHARGE
WATER TYPE
cw
INTAKE
cold water hose - cw (cold water)
hw
INTAKE
hot water hose – hw (hot water) – not used on this
series
dw
INTAKE
pressurised demineralised water hose - dw (demi
water)
d
DRAIN
appliance drain hose - d (drain)
cd
DRAIN
steam condenser drain hose - cd (condenser drain)
10.5.1 WATER INTAKE
10.5.2 WATER INTAKE CONNECTION
The appliance has two intake hoses, for mains and demineralised water.
The hoses are designed to be connected to taps with 3/4'' gas threaded attachment.
Use the filter provided, "A" in the illustration, when connecting the end of the intake hose.
fig. 49 – Fit the filters provided when connecting the intake hose
MODELS
NUMBER
CONNECTIONS
CONNECTION TYPE
cw
dw
hw
WD2145, WD1160,
WD4060, WD4190
2
1
1
---
10.5.3 POSIZIONAMENTO DEI RUBINETTI DI CARICO
I rubinetti per il carico idrico devono essere posizionati in prossimità dell’apparecchio, in posizione accessibile
all’utente. Con riferimento alla figura seguente, le quote consigliate sono:
I < 50 cm
HC < 100 cm
Per il posizionamento dei rubinetti di carico, non esistono particolari vincoli legati all’altezza, se non la lunghezza dei
tubi in dotazione, circa 2metri.
fig. 50 – Disegno schematico. Le connessioni di carico possono essere predisposte sul lato destro o sinistro dell’apparecchio, tenendo
sempre conto della distanza massima indicata dal prodotto “I”.
