5.9.2 Fixation d’une Masse Cachée
Placer la masse adhésive sur le côté gauche
du disque de jante
— Avant de ! xer les masses adhésives, nettoyer
l’emplacement de ! xation.
— Placer la masse adhésive sur le côté gauche due
disque de jante, (F 5.8).
Fixation d’une masse adhésive cachée

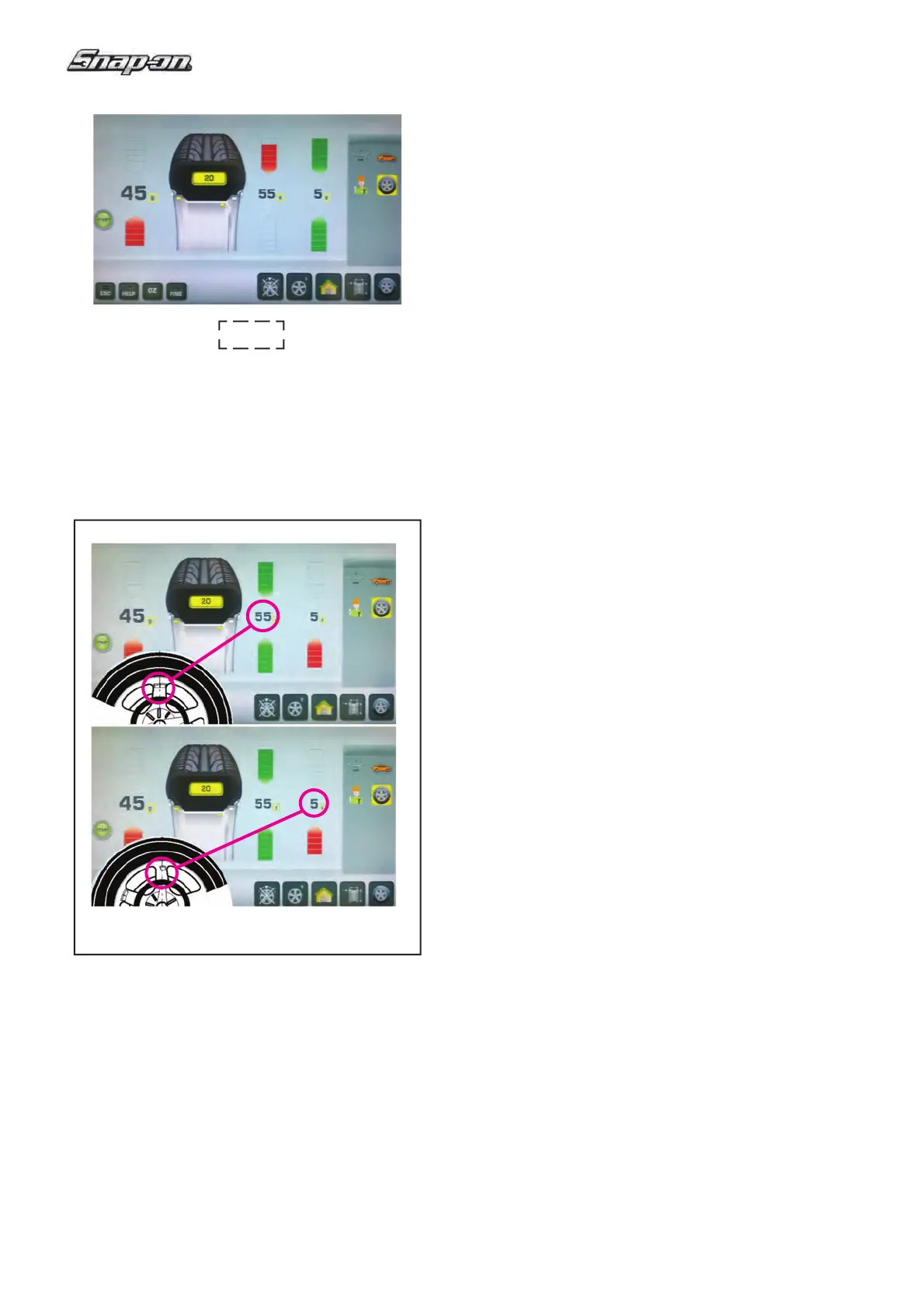

A droite du champ d’indication sont affichées les
valeurs de mesure et les fl èches de positionnement
des deux positions de correction derrière les rayons
(Fig. 5-29).
— Tourner la roue pour aller sur la position de
correction (flèches vertes) de l’un des deux
balourds subdivisés du côté droit (A,Figure 5-31)
puis bloquer la roue à l’aide de la pédale.
—
Avant de fixer les masses adhésives,
nettoyerl’emplacement de fi xation.
— Dans cette position, appliquer la masse
d’équilibrage correspondante sur la position
indiquée (dans l’exemple, masse de 55 g, A,
Fig.
5-31).
—
Tourner la roue pour aller sur l’autre position de
correction du côté droit puis bloquer la roue à
l’aide de la pédale.
— Après avoir nettoyé la zone intéressée, appliquer,
derrière le second rayon, la masse d’équilibrage
correspondante (dans l’exemple, masse de 5 g,
B, Fig. 5-31).
Nota Bene:
L’application des masses subdivisées ne prévoit
aucune priorité. L’opérateur peut choisir quelle
masse appliquer d’abord.
