73
EEWB334A
4-3
4-4
3
21
4-5
4-3b
4.1 Écran

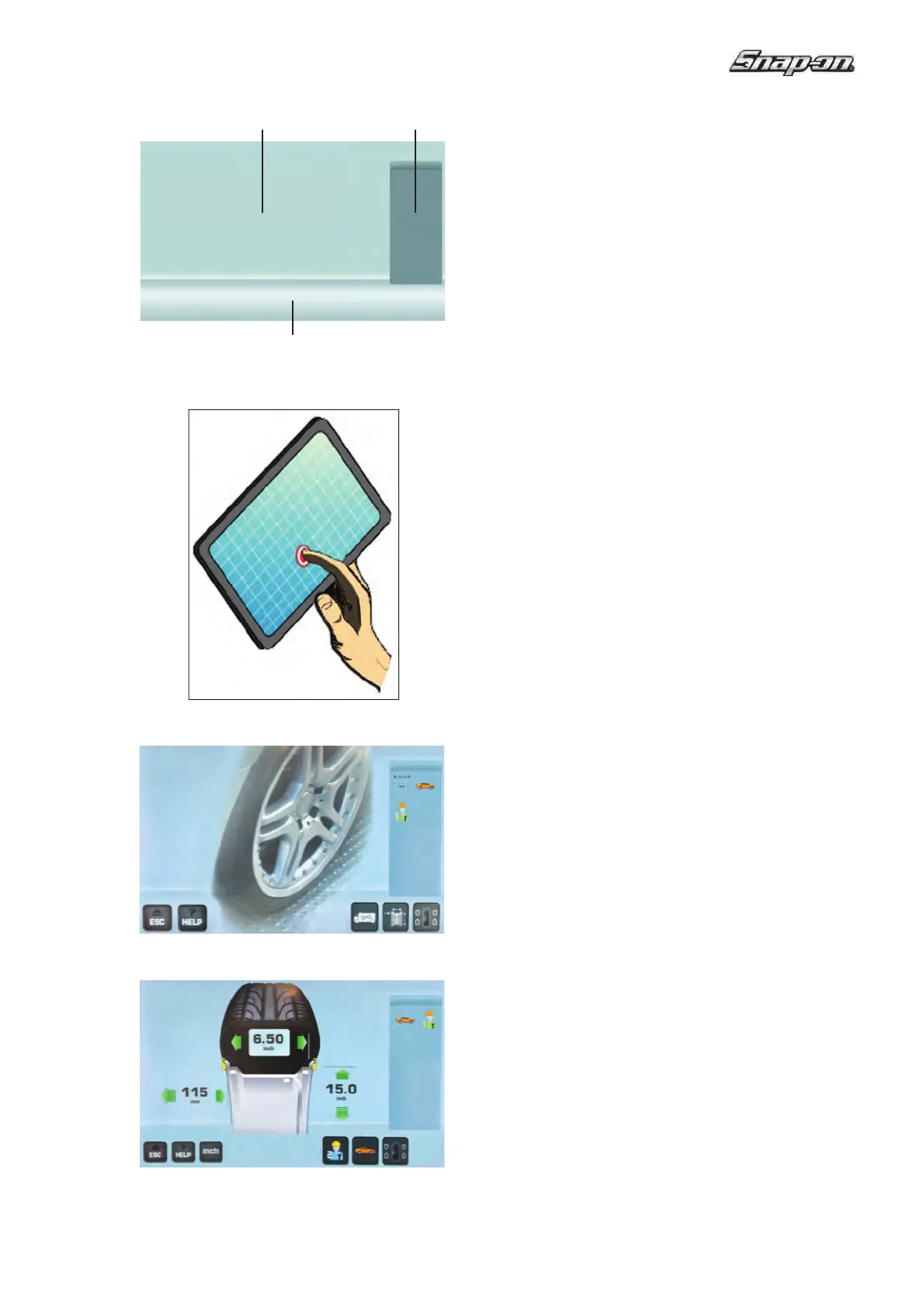

Fig. 4-3 Écran avec zones d’af! chage
1 Zone d’af! chage
2 Zone d’information
3 Zone Commandes
Sur l’écran sont af! chés les paramètres, les textes
d’aide, toutes les valeurs mesurées et les messages
d’erreur.
Description des zones d’af! chage
Les zones de l’écran ont chacune un rôle spéci! que.
1 Zone d’af! chage
- Dimensions de la jante (éditables)
- Modes d’équilibrage (éditables)
- Grandeur du balourd.
- Liste des compteurs.
- Codes C (Codes Utilisateur)
- Textes d’aide.
2 Zone Informations
- Numéro de version du programme installé.
- Mesures de la roue en usinage.
- Icônes des conditions opérationnelles.
- Codes d’Erreur.
3 Zones Commandes
Les pictogrammes illustrant les fonctions de base
et les fonctions spéciales sont représentés ici.
Chaque touche possède une icône qui représente
sa fonction spéci! que.
Touch Screen
Dans l’interface d’écran tactile, il faut toucher et
retirer le doigt de la zone intéressée sur l’écran pour
avoir une réponse au toucher (Fig. 4-3b).
Un signal acoustique de con! rmation peut être
émis à chaque toucher activant une action liée à
des icônes, boutons, textes ou images à l’écran.
4.1.1 Les pages-écrans / Menu
Types de Zones Menu
L
a zone Af! chage donne accès aux principales pages-
écrans opérationnelles:
Fig. 4-4 INTRO SCREEN
Écran de base / Menu principal.
Fig. 4-5 RIM DATA ENTRY
Page-écran de la Saisie des données de la jante.
