4.3 Blocage de l’Arbre Principal

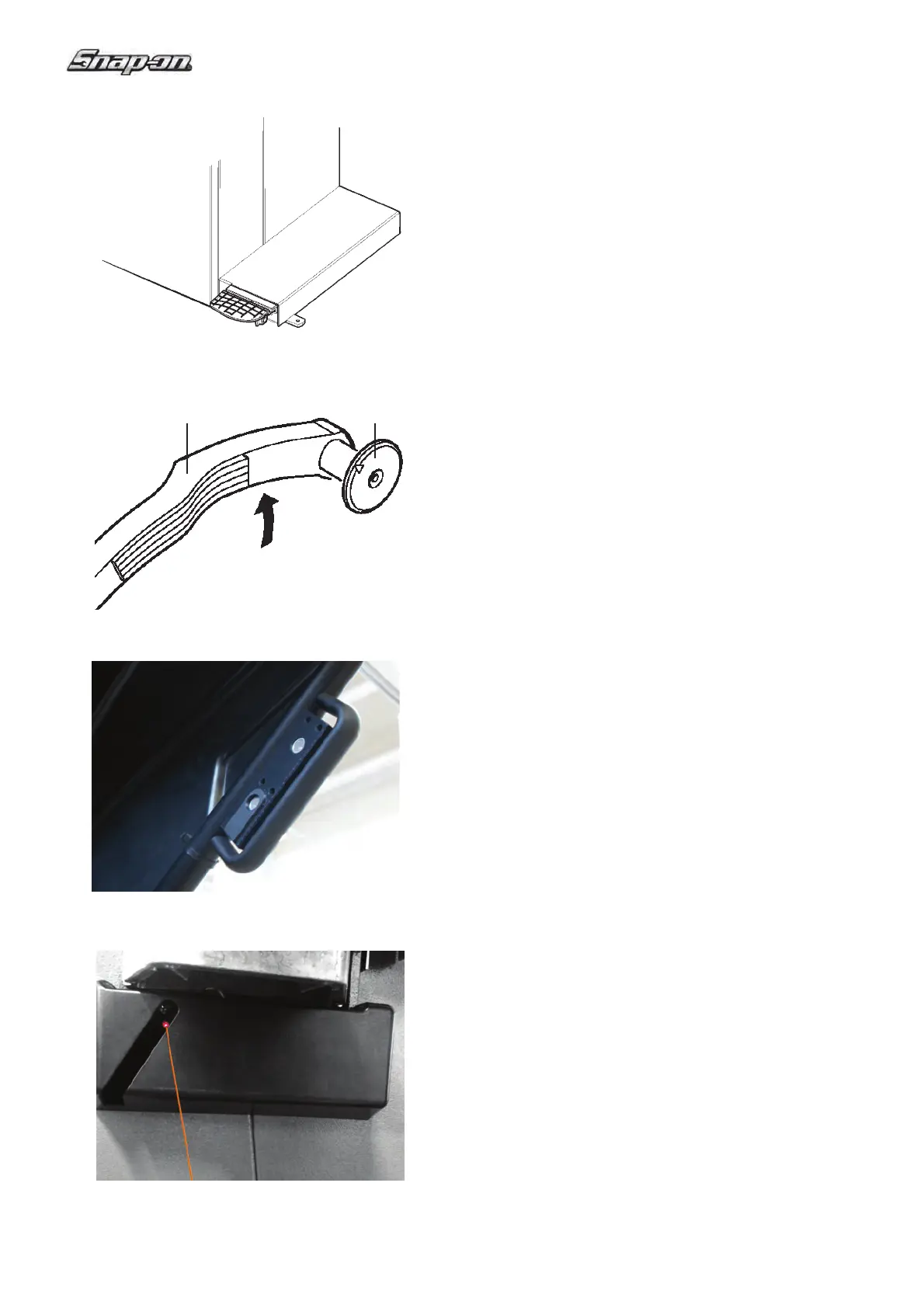

Fig. 4-17 Pédale de blocage
L’arbre principal est bloqué quand la pédale est
actionnée. Cela permet de serrer ou de desserrer
l’écrou de serrage plus facilement et de maintenir la
roue en position de correction pour une mise en place
correcte des masses d’équilibrage.
Remarque:
Ce système de blocage n’est qu’une aide de
positionnement et ne doit pas être utilisé pour
arrêter la course du mandrin.
4.4 Piges de Mesure
Fig. 4-18 Pige
de mesure pour écart et diamètre de
la jante
1 Pige de mesure télescopique et pivotable vers le
haut.
2 Tête de pige pour palper les dimensions de jante
sur les divers contours de jante.
4.5 Détecteur à Ultrasons
Sur la face externe de la jante la machine est équi-
pée d’un capteur à ultrasons pour la largeur de la
roue (face externe de la jante) (Fig. 4-19).
La tolérance du sonar est de +/- 0.5’’.
4.6 Pointeur Laser
Fig. 4-19b
G
râce au dispositif Laser Pointer, la machine est
en mesure d’indiquer, par un point de lumière laser,
l’endroit exact où appliquer les masses adhésives sur
la jante (F 5.8).
