• Pictogramas •

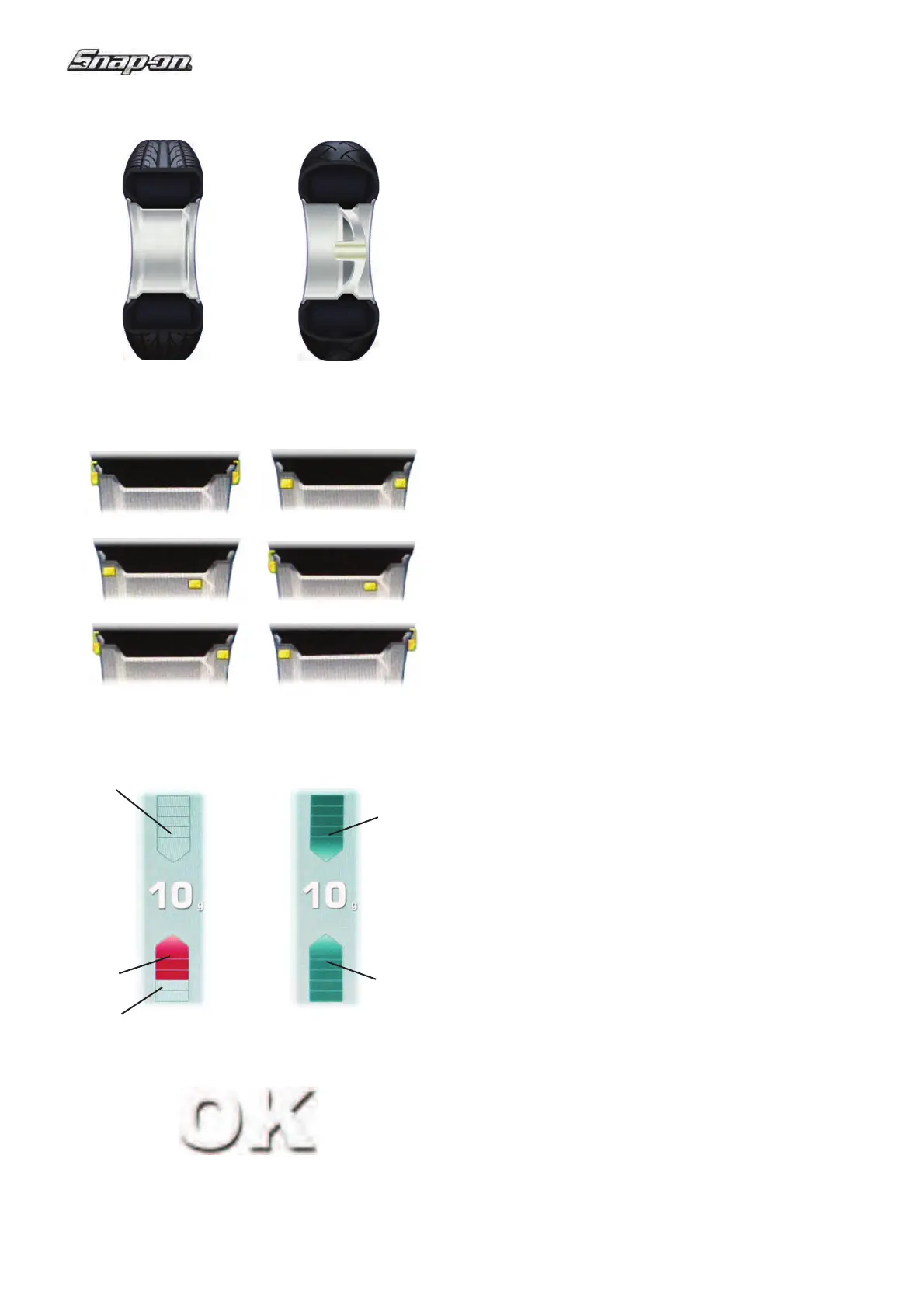

4.2 Símbolos y Pictogramas
En la pantalla se visualizan símbolos y pictogramas
en
todas las zonas: en los campos de información y de
menú, así como en el campo de visualización.
P1 Tipo de rueda 1 - rueda estándar, dimensiones
nominales en pulgadas o milímetros.
P2 Tipo de rueda 2 - rueda de motocicleta.
P3 Alu 0 - normal - Posición normal de los pesos
P4 Alu 1
P5 Alu 2, Alu 2P
P6 Alu 3, Alu 3P
P7 Alu 4
P8 Alu 5
P11 Indicación del desequilibrio medido y de la
dirección de rotación (vea fl echas rojas o puntas
de fl echa)
A
Ningún color: mayor distancia desde la posición
B Rojo: sentido de rotación para alcanzar la posición,
a mayor número de segmentos encendidos
corresponde una mayor rotación.
P12 Posición de equilibrado alcanzada (flechas
verdes)
C
Verde: posición de compensación alcanzada,
mantener la rueda en esta posición para aplicar el
peso.
P13 Posición de equilibrado alcanzada para ambos
planos de corrección.
