4.0 Disposition

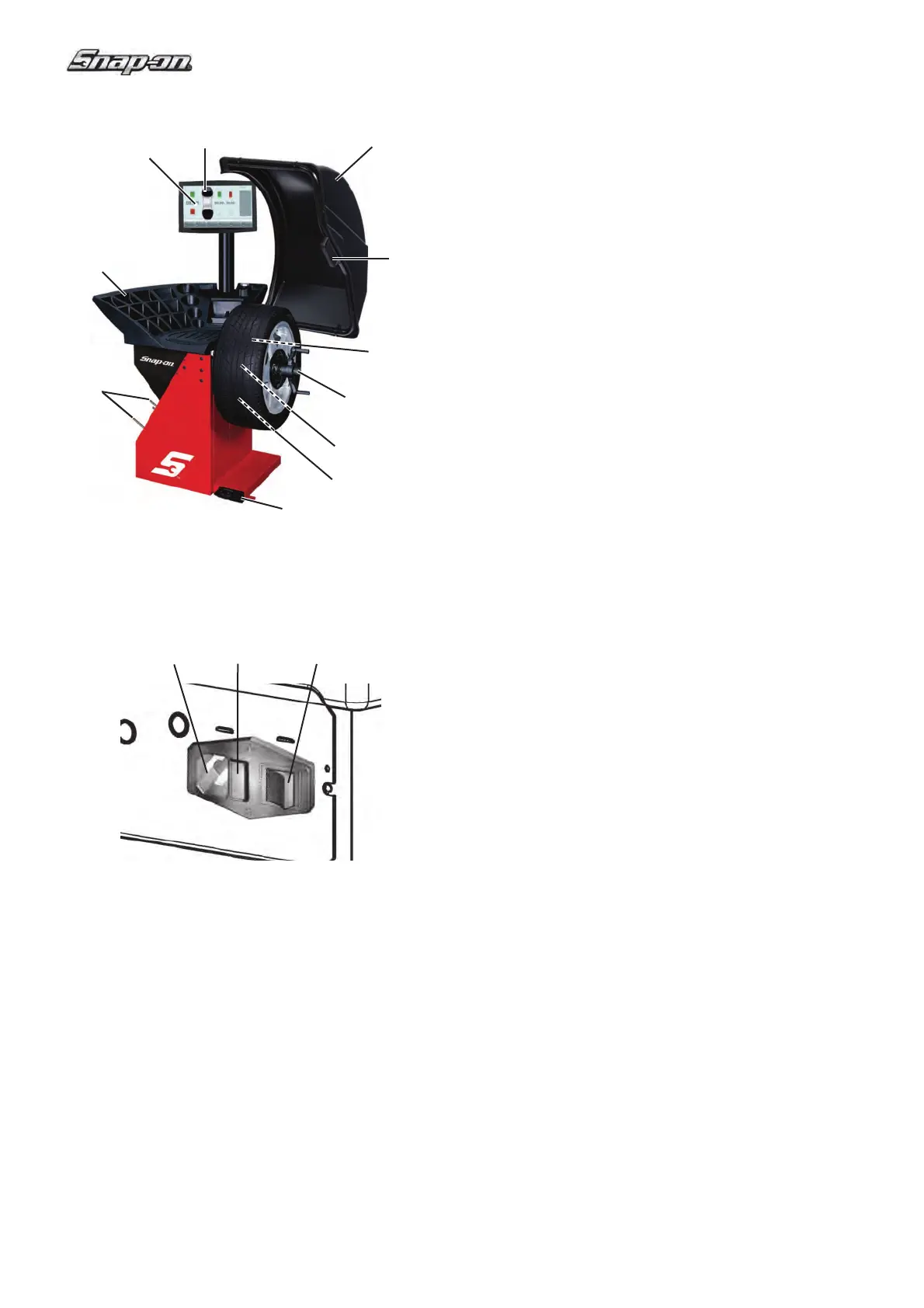

Se reporter à la Figure 4-1.
Description fonctionnelle de la machine :
1. Af! chage
Se reporter au Chapitre ”Écran”
2. Clavier
Se reporter au Chapitre ”Commandes de base”
3a. Jauge de déport interne
3b.
Capteur externe - Sonar
4. Montage
5. Embout d’arbre
6. Bac porte-plombs
7. Zones de stockage pour cônes et outils de
blocage
8. Carter de roue
9. Pédale commande (Frein)
10. Pointeur Laser (F 4.6)
Se reporter à la Figure 4-2
1.
Interrupteur secteur (ALLUMÉ/ÉTEINT)
2. Porte-fusible
3. Branchement electrique
