80
EEWB334A
P3
P5
P7
P4
P6
P8
P11
P13
P12
P1
P2
A
A
B
C
C
• Pictogrammes •

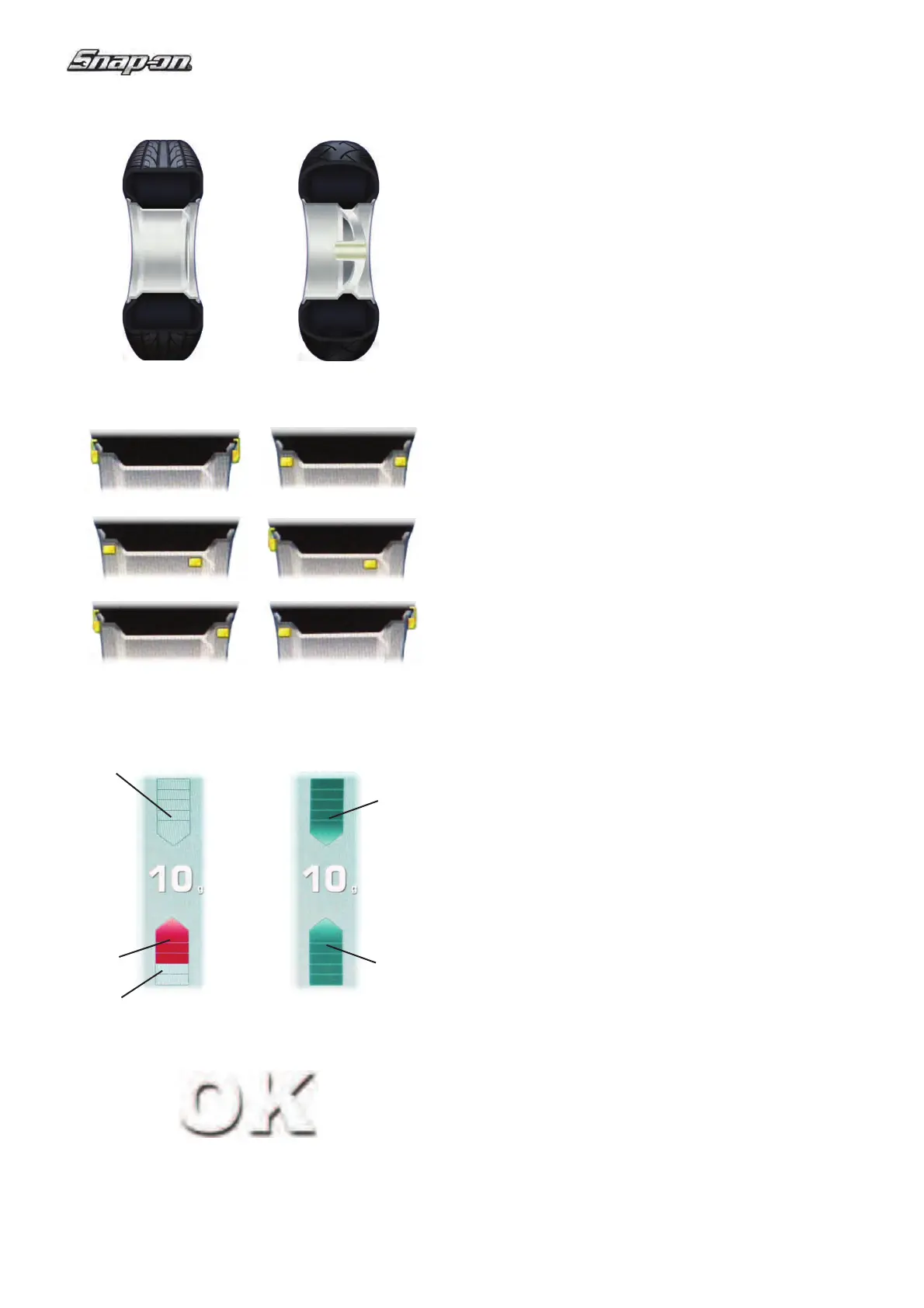

4.2 Symboles - Pictogrammes
Sur l’écran, des pictogrammes sont af! chés dans
toutes les zones d’af!
chage: Dans les zones
d’information, les zones de menu et dans la zone
d’af! chage.
P1 Type de roue 1, - roue standard-, dimensions
nominales en pouces ou en millimètres.
P2 Type de roue 2, - roue de moto
P3 Alu 0 - normal - mode d’équilibrage standard.
P4 Alu 1
P5 Alu 2, Alu 2P
P6 Alu 3, Alu 3P
P7 Alu 4
P8 Alu 5
P11 L’af! chage du balourd mesuré et de la direction
d’orientation (flèches rouges ou pointe des
fl èches).
A
Sans couleur : écart supérieur par rapport à la
position
B Rouge : sens de rotation vers la position, la rotation
à effectuer est d’autant plus grande que le nombre
de segment allumés est plus grand.
P12 Position de correction atteinte (fl èches verts).
C Vert : position de correction atteinte, bloquer la roue
dans cette position pour appliquer la masse.
P13 Positions
de correction pour tous les deux plans
de correction atteinte.
