4.1 Pantalla

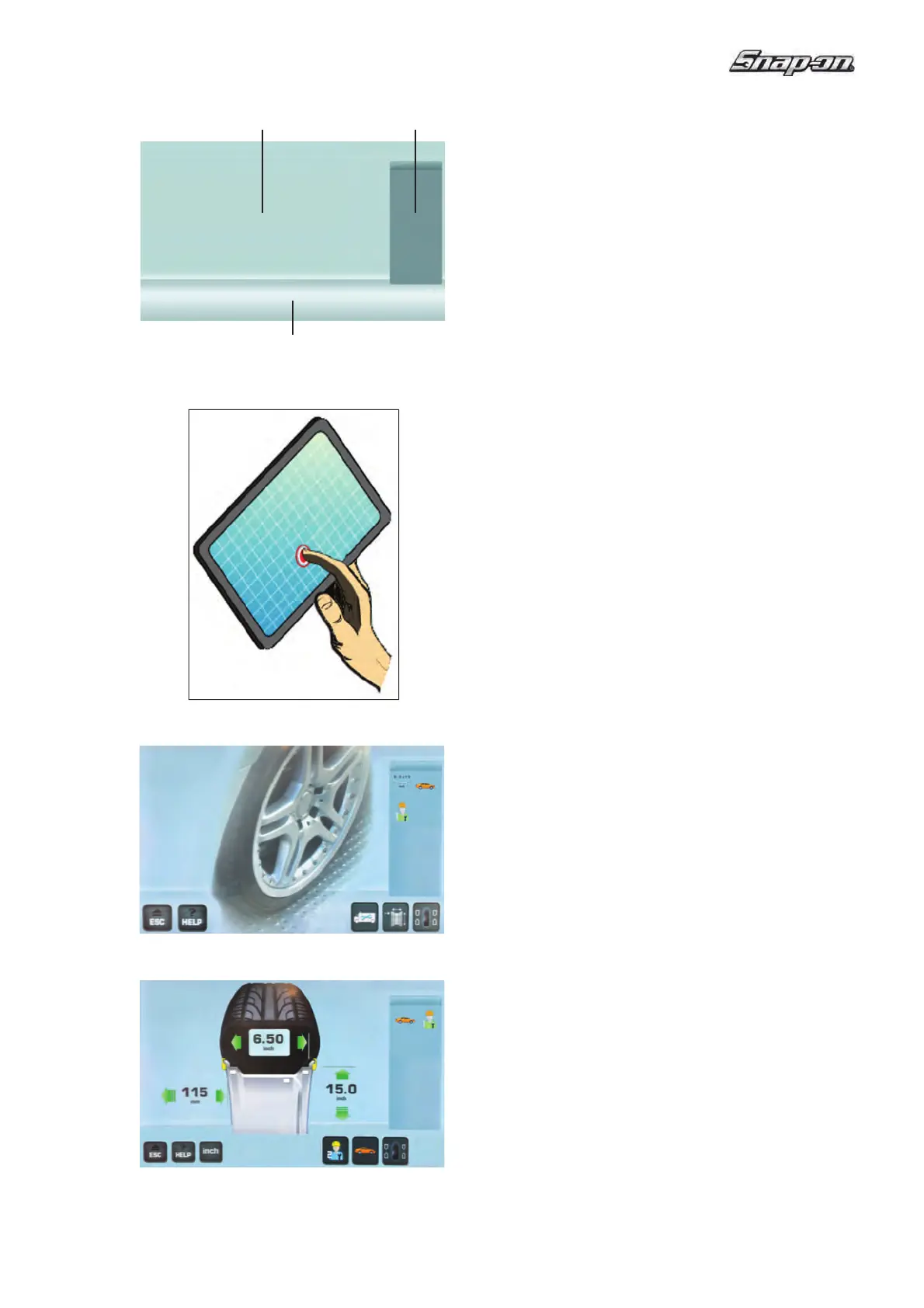

Fig. 4-3 Zonas de visualización de la pantalla
1 Campo de visualización.
2 Campo de informaciónes.
3 Campo de mandos
En la pantalla se visualizan los datos introducidos, las
informaciones útiles para el operario, todos los valores
medidos y los códigos de Error.
Descripción de los campos de visualización
Cada campo de la pantalla está asociado a una función
especí! ca.
1 Campo de visualización
- Dimensiones de la llanta (editables).
- Modos de equilibrado (editables).
- Cantidad de desequilibrio.
- Lista Contadores.
- Códigos C (códigos de usuario).
- Textos de ayuda.
2 Campo de informaciónes
- Número de la versión del programa instalado.
- Medidas de la rueda trabajada.
- Iconos de condiciones operativas.
- Códigos de Error.
3 Campos de mandos
Agrupan los pictogramas básicos y asociados a
funciones especiales. Cada tecla ilustra con un icono
la función especí! ca a la que está asociada.
Touch Screen
Para obtener una respuesta en la interfaz táctil al tocar
la pantalla, es necesario pulsar y soltar una zona de
la pantalla con un dedo (Fig. 4-3b).
El operador sentirá una señal acústica de con! rmación
cada vez que al tocar la pantalla se produce una acción
asociada a un icono, una tecla, un texto o una imagen
de la pantalla.
4.1.1 Las Páginas Visibles / Menu
Tipos de campos de menú:
E
l campo de visualización muestra las siguientes
Pantallas operativas:
Fig. 4-4 INTRO SCREEN
Pantalla de base / Menú principal.
Fig. 4-5 RIM DATA ENTRY
Pantalla Introducción datos llanta.
