125
EEWB334A
iii-1
iii-3
iii-4
1
2
3
4
5
6
7
8
iii-2
iii Procédures d’installation
Unité:
Voir le graphique correct, section i, pour positionner
correctement l’équilibreur. Si l’équilibreur doit être
! xé, nous conseillons des éléments de ! xation
avec un arbre d’écrou de 8 mm, qualité 8.8 ou
supérieure.
Crochets de stockage:
• Déballez les 4 crochets et collerettes de stockage
! letés.

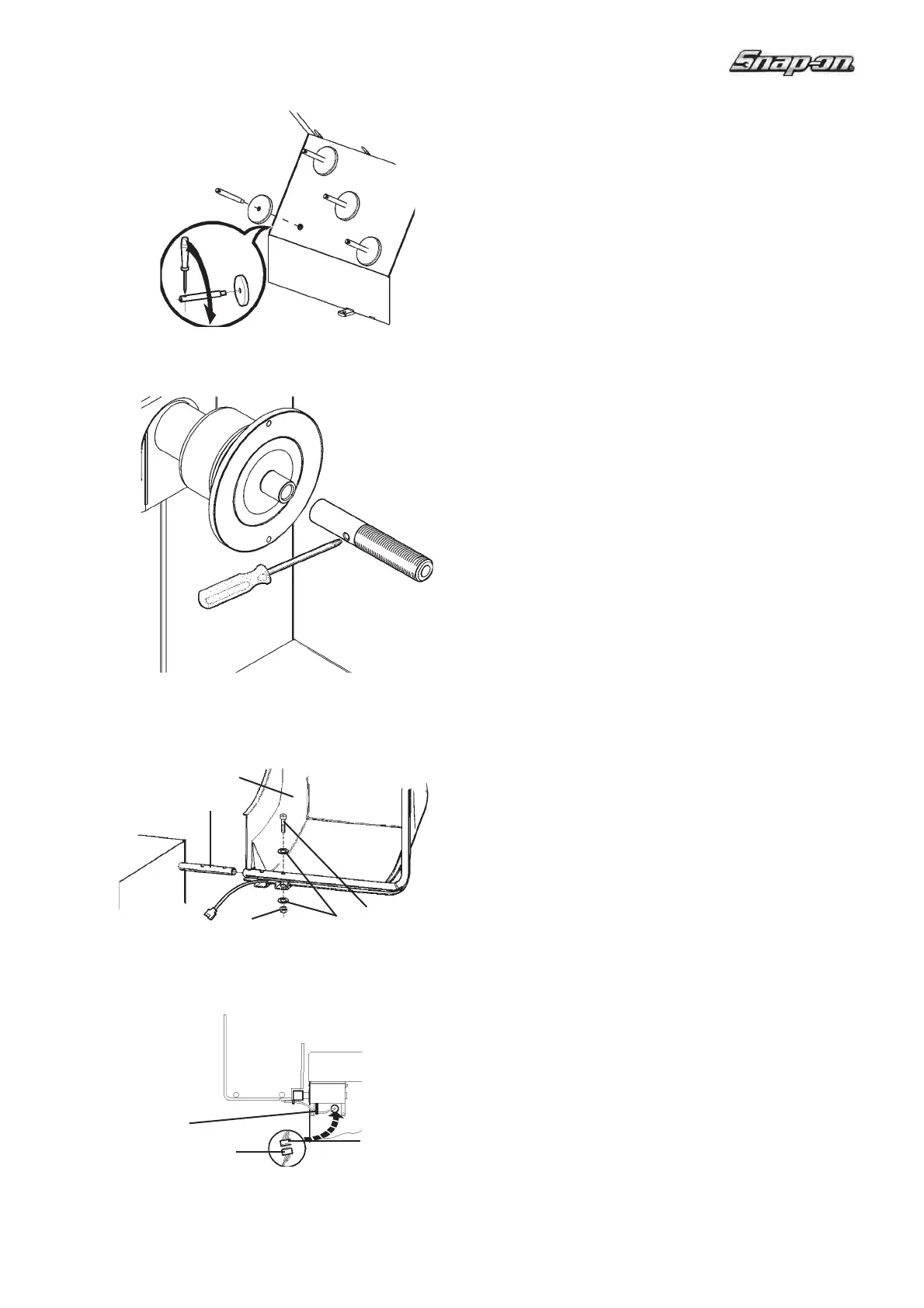

• Voir Figure iii-1. Montez les 4 crochets et collerettes
! letés.
Arbre ! leté:
• Nettoyer l’arbre ! leté et le trou de l’axe principal.
• Se référer à la Figure iii-2. Positionner l’arbre ! leté.
• Utiliser un pivot pour visser.
Appareils de serrage:
• Ranger les éléments d'ancrage sur les pivots porte
accessoires et dans les logements préposés.
Couvre roue:
• Voir Figure iii-3.
Le carter de roue influant les modes de
fonctionnement suivants:
— La lancée de mesure est démarrée par la fermeture
du carter de roue (code C 13).
— La roue est freinée si le carter de roue est soulevé
pendant une lancée de mesure (code C 5).
Fig. iii-3
— En! cher le carter de roue (1) sur l’arbre dudit carter
(2) et tourner jusqu’à ce que les trous de ! xation du
carter de roue et de l’arbre dudit carter coïncident.
— En! cher la vis de ! xation M10 (3) et la rondelle (4)
de bas en haut, bien serrer l’écrou hexagonal (5)
et la rondelle.
Fig. iii-4
— Raccorder le connecteur du câble (6) à la ! che de
raccordement de la machine (7) qui dépasse de
l’ouverture du bâti de ladite machine.
— Insérer cette jonction de façon lâche à travers le
trou du bati de la machine pour la loger à l’intérieur
de ladite machine.
Attention:
Comme le câble est déplacé lors de l’ouverture et de
la fermeture du carter de roue, il doit être adopté dans
la bande (8, Fig. iii-4) sous le support de la protection.
