Visiophone V100+ NL
5. INSTALLATIE VAN HET BUITENPANEEL
1
2
3
54
M- M+ L- L+ NO COMNC
Kabel van de
monitor
Kabel van de motorisatie
van een hek
Kabel van de elektrische slotvanger/grendel

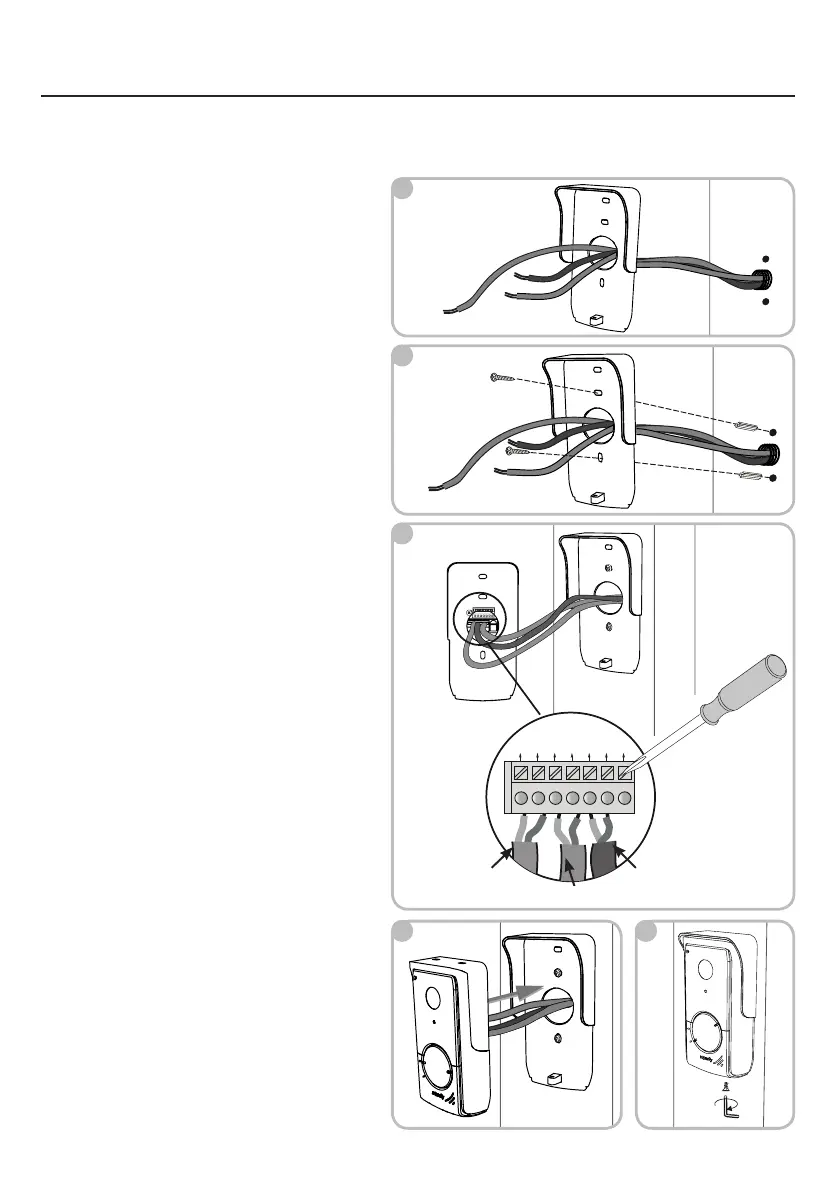

[1]. Leid alle kabels in de regenkap.
[2]. Bevestig de regenkap tegen de muur/pilaar.
[3]. Verbind:
• de kabel van de monitor met de eerste 2 klemmen van het
buitenpaneel:
M+ van de monitor op M+ van het buitenpaneel
M- van de monitor op M- van het buitenpaneel
• de kabel van de slotvanger/grendel op de klemmen L+ en L-
van het buitenpaneel.
• de kabel van de motorisatie op de uitgang met het spanningsvrije
contact (COM en NO) van het buitenpaneel
[4]. Plaats het buitenpaneel in de regenkap.
[5]. Schroef het buitenpaneel aan de regenkap vast met behulp van
de meegeleverde Tamper Torx-sleutel.
Installeer de camera niet tegenover een lichtbron, het risico bestaat dat de bezoeker dan niet goed te zien is.
Wij adviseren om een strook siliconenkit aan te brengen tussen de regenkap en de muur/pilaar (behalve aan de onderkant van de regenplaat) en het
buitenpaneel te installeren op een hoogte van ongeveer 1,60 m.
N.B.: Om de kabels in de klemmen te steken, drukt u met een
schroevendraaier op het vierkant met de uitsparing, steekt u de
draden in de klem en laat u weer los.
