SOMFY V100+ - Installazione Tipica

Copyright© 2019 SOMFY ACTIVITES SA. All rights reserved. 6
Videocitofono V100+ IT

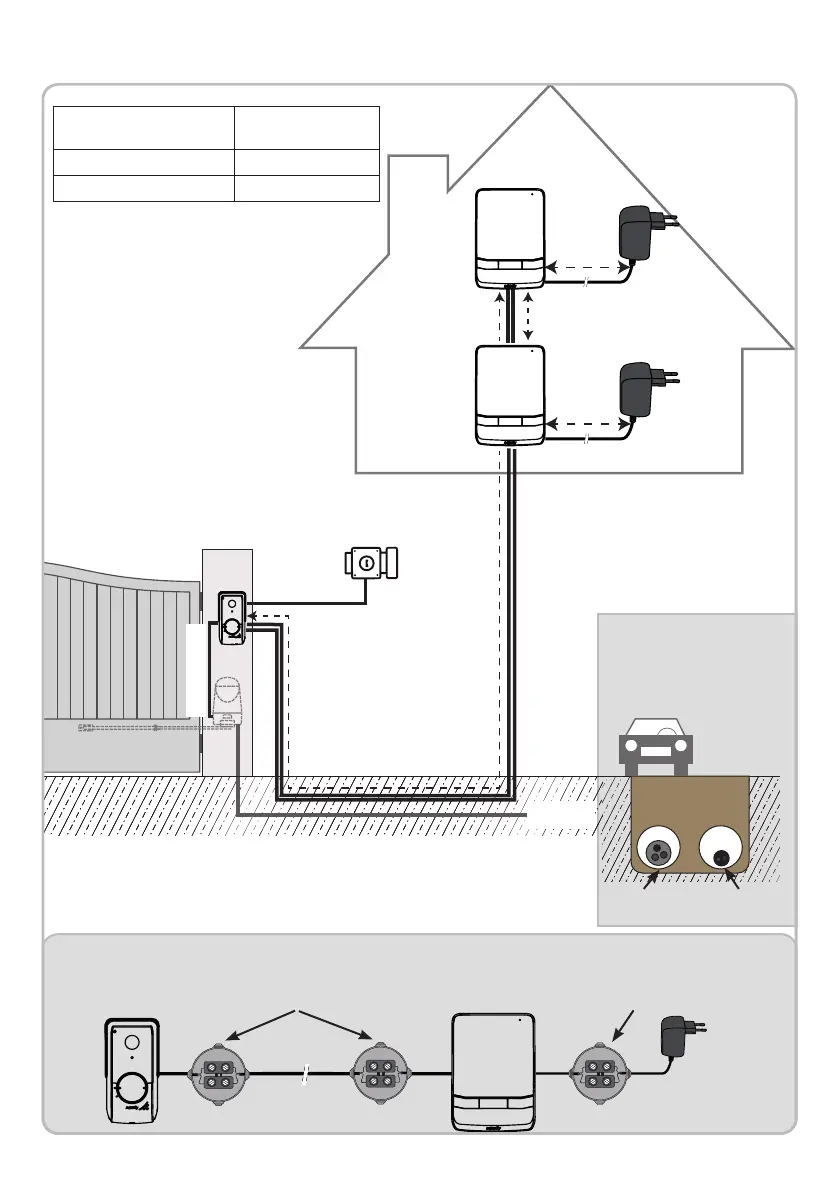

3.4 Installazione tipica
230Vac
2 x 0,75 mm² mini
(Opzionale)
2 fili
150 m max. tra la pulsantiera esterna e il monitor più lontano
50 m max.
2 scatole di derivazione max. 1 scatola di derivazione max.
8 m max.
8 m max.
2 x 0,75 mm² mini
Distanza tra la pulsantiera
esterna e il monitor
Cavo da utilizzare
Inferiore a 100 m 2 fili da 0,5 mm² mini
Tra 100 e 150 m 2 fili da 0,75 mm² mini
Nota: Si consiglia di far passare il
cavo del videocitofono e gli
eventuali cavi del motore
del cancello in canaline
separate.
I cavi non
fanno
parte della
dotazione.
Cavi del motore
del cancello
Cavo dalla
pulsantiera
al monitor
Nota: Se occorre utilizzare scatole di derivazione per il cablaggio del videocitofono, non utilizzare più di due scatole tra la pulsantiera
e il monitor, e non più di una scatola tra il monitor e il blocco di alimentazione.
