9 Copyright © 2019 SOMFY ACTIVITES SA. All rights reserved.
EL
Σύστημα θυροτηλεόρασης V100+

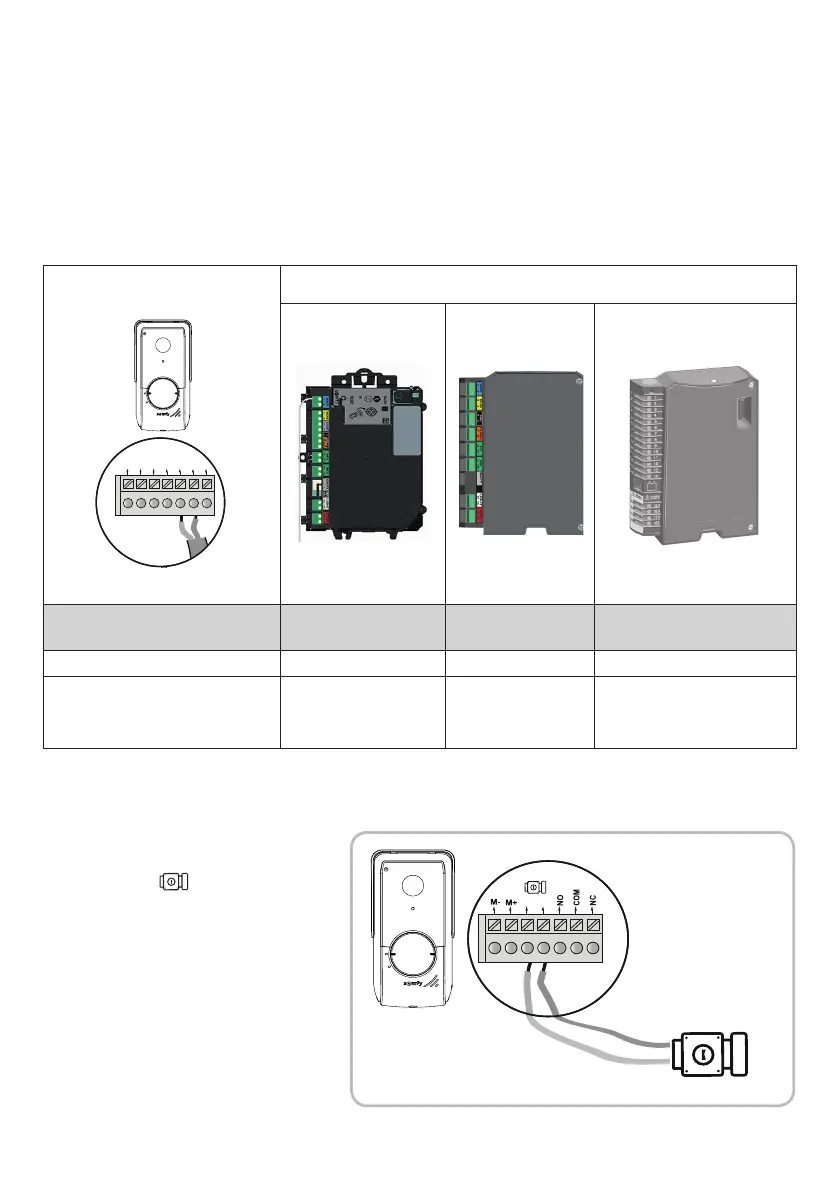

5.1 Σύνδεση της µπουτονιέρας
5.1.1 Σε µηχανισµό αυλόπορτας Somfy
M- M+ L- L+ NO COMNC
Ηλεκτρονικές µονάδες µηχανισµών Somfy
Συνδέστε... στους ακροδέκτες
START
στους ακροδέκτες
BUS
στους αριθμημένους
ακροδέκτες
COM 5 3 3
NO 6 4
5 (για πλήρες άνοιγμα)
ή
6 (για άνοιγμα πεζών)
Σημείωση: Για να συνδέσετε την μπουτονιέρα σε άλλο μοντέλο μηχανισμού αυλόπορτας, ανατρέξτε στο εγχειρίδιο εγκατάστασης του συγκεκριμένου
μηχανισμού.
5.1.2 Σε ηλεκτρικό κυπρί/ηλεκτρική
κλειδαριά
Συνδέστε την έξοδο της μπουτονιέρας στο κυπρί/
στην κλειδαριά, σύμφωνα με το παρακάτω σχήμα.
Τηρήστε την πολικότητα +/-, αν διευκρινίζεται στο
εγχειρίδιο του κυπριού/της κλειδαριάς.
* δεν παρέχεται
Μπουτονιέρα
Σημείωση: Αν ο μηχανισμός λειτουργεί με ηλιακή ενέργεια, τα ενσύρματα χειριστήρια είναι απενεργοποιημένα. Σε αυτήν την περίπτωση θα πρέπει να
χρησιμοποιείτε τον τηλεχειρισμό της οθόνης για να χειρίζεστε το μηχανισμό της αυλόπορτας (βλ. σελίδα 12).
[1]. Αποσυνδέστε το μοτέρ της τροφοδοσίας ηλεκτρικού δικτύου.
[2]. Αφαιρέστε το κάλυμμα του πίνακα ελέγχου ή του μοτέρ που περιλαμβάνει την ηλεκτρονική μονάδα.
[3]. Συνδέστε την έξοδο ξηρής επαφής (COM και NO) της μπουτονιέρας στην ηλεκτρονική μονάδα του μηχανισμού. Για τη σύνδεση της μπουτονιέρας στην
είσοδο του διακόπτη με κλειδί του μηχανισμού συνιστάται να ανατρέξετε στο εγχειρίδιο του μηχανισμού της αυλόπορτας.
