5.1 Conexión de la placa de calle
12V 800 mA max
*
L- L+

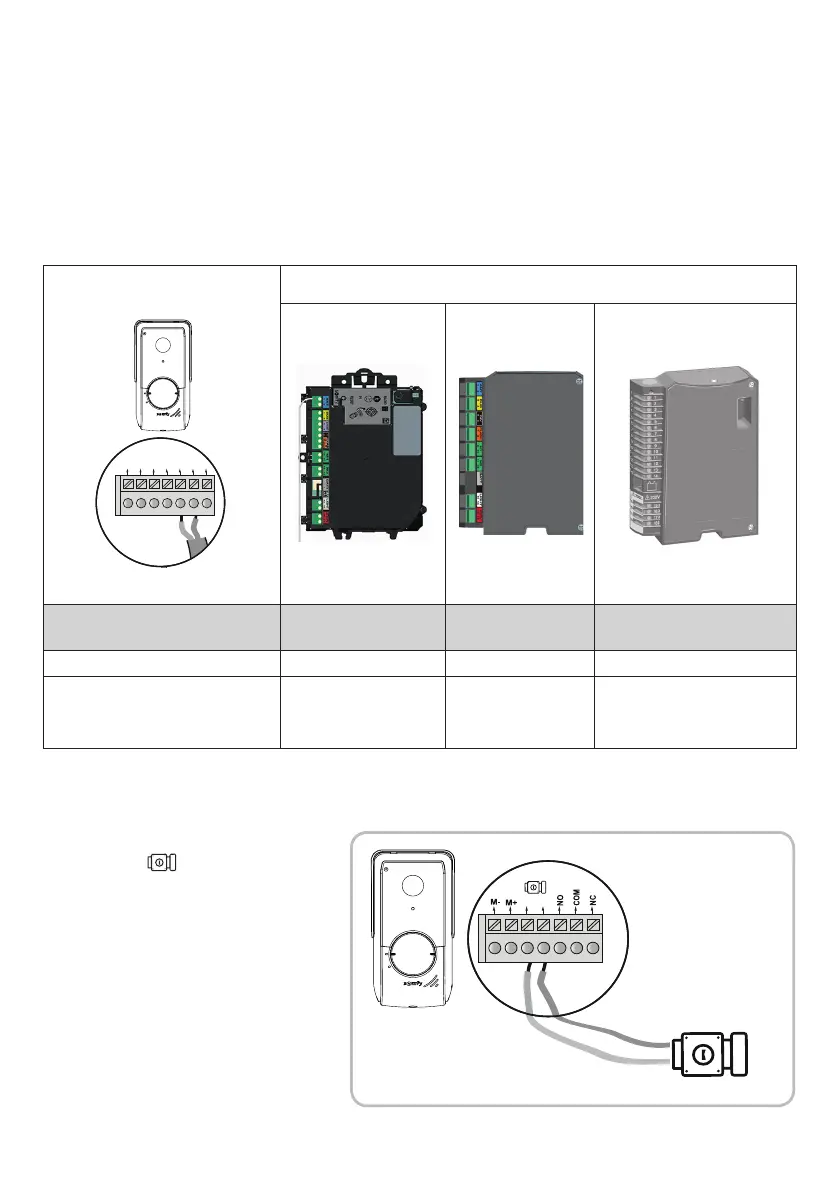

5.1.1 A una motorización de cancela Somfy
M- M+ L- L+ NO COMNC
Módulos electrónicos de motorizaciones Somfy
Conecte... en los terminales
START
en los terminales
BUS
en los terminales
numerados
COM 5 3 3
NO 6 4
5 (para apertura total)
o
6 (para apertura peatonal)
Nota: Para conectar la placa de calle a otro modelo de motorización de cancela, consulte el manual de instalación de dicha motorización.
5.1.2 A un pestillo/una cerradura eléctrica
Conecte la salida de la placa de calle al pestillo/
la cerradura con arreglo al esquema representado a
continuación.
Respete la polaridad +/- precisada, en su caso, en el
manual del pestillo/la cerradura.
* no se incluye
Placa de calle
Nota: Si la motorización funciona con energía solar, los mandos por cable estarán desactivados. En ese caso, deberá utilizar el mando inalámbrico
del monitor para controlar su motorización de cancela (véase la página 12).
[1]. Desconecte el motor de la alimentación eléctrica.
[2]. Retire la tapa del armario de mando o del motor que contenga el módulo electrónico.
[3]. Conecte la salida de contacto seco (COM y NO) de la placa de calle al módulo electrónico de la motorización. Es preferible consultar el manual de
la motorización de cancela para conectar la placa de calle en la entrada contacto de llave de la motorización.
