Videotürsprechanlage V100+
DE

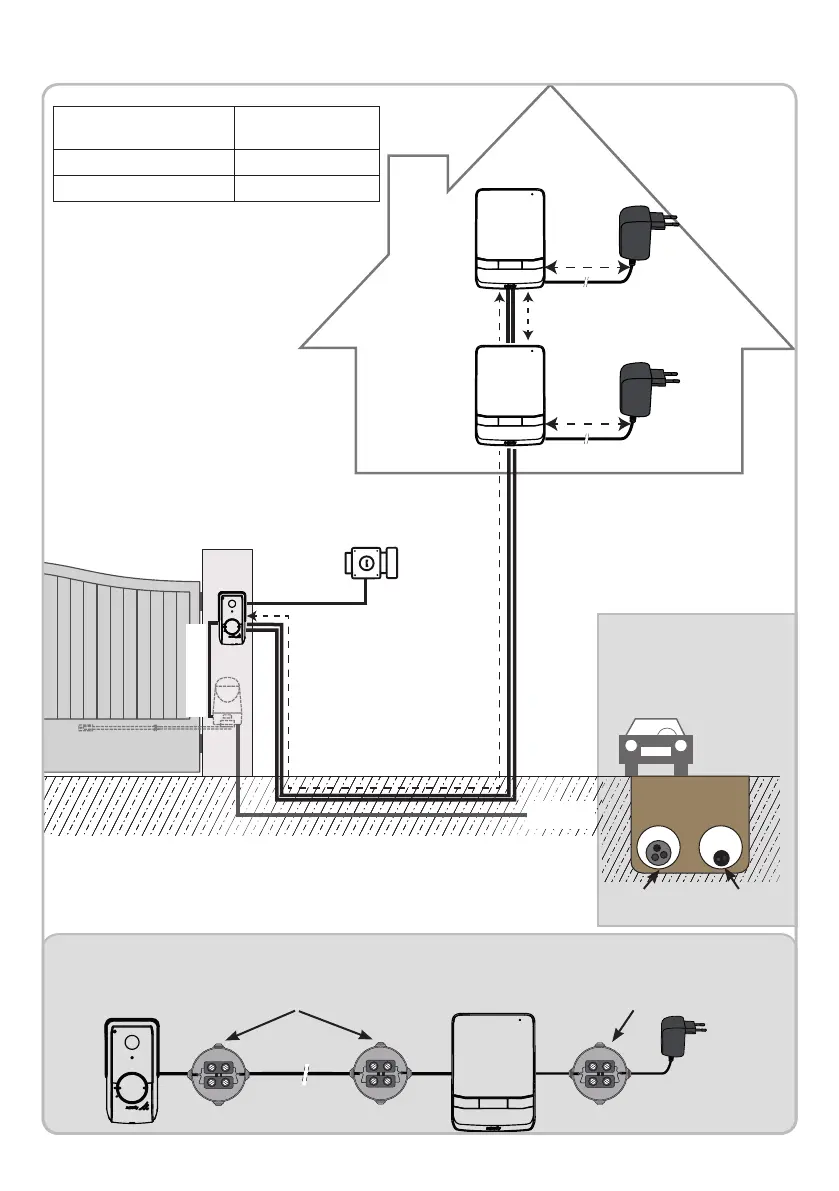

3.4 Typische Installation
Min. 2 x 0,75 mm²
(Optional)
2 Kabel
Der maximale Abstand zwischen der
Außenstation und der am weitesten
entfernt gelegenen Innenstation
beträgt 150 m.
Max. 50 m
Max. 2 Abzweigdosen Max. 1 Abzweigdose
Max. 8 m
Max. 8 m
Min. 2 x 0,75 mm²
Entfernung zwischen Außen-
und Innenstation
Zu verwendende
Aderquerschnitte
Weniger als 100 m Min. 2 x 0,5 mm²
Zwischen 100 m und max. 150 m Min. 2 x 0,75 mm²
Hinweis: Wir empfehlen, die Kabel der
Video-Türsprechanlage und
die Kabel des Torantriebs in
separaten Kabelkanälen zu
verlegen.
Die Kabel
sind nicht im
Lieferumfang
enthalten.
Kabel des
Torantriebs
Kabel von der Außen-
zur Innenstation
Hinweis: Wenn Abzweigdosen zur Verkabelung der Video-Türsprechanlage verwendet werden müssen, verwenden Sie nicht mehr als
zwei Abzweigdosen zwischen Außen- und Innenstation und nicht mehr als eine Abzweigdose zwischen Innenstation und Steckernetzteil.
