Videocitofono V100+

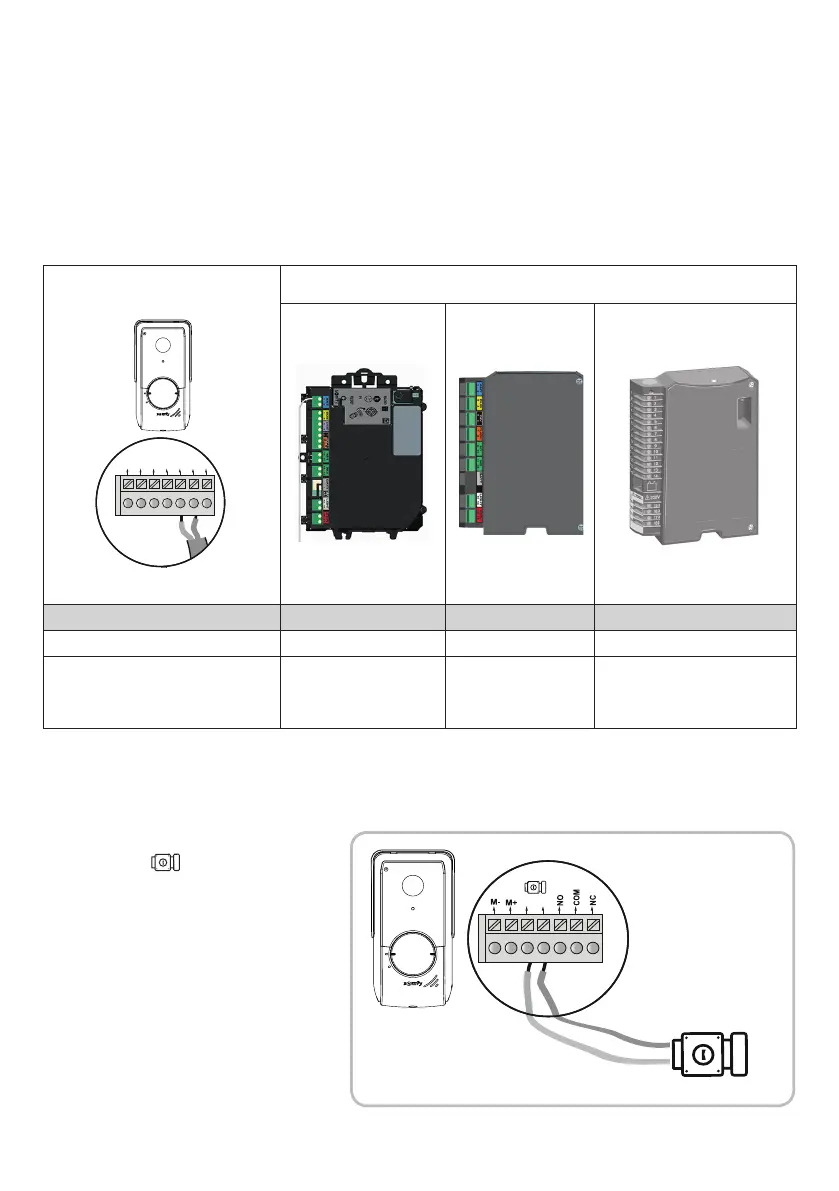

5.1 Collegamento della pulsantiera esterna
5.1.1 A una motorizzazione di cancello Somfy
M- M+ L- L+ NO COMNC
Elettroniche per motorizzazioni Somfy
Collegare ... sui morsetti START sui morsetti BUS sui morsetti numerati
COM 5 3 3
NO 6 4
5 (per apertura totale)
o
6 (per apertura pedonale)
Nota: Per collegare la pulsantiera esterna a un altro modello di motorizzazione di cancello, fare riferimento alla Guida all'installazione di tale
motorizzazione.
5.1.2 A una bocchetta/serratura elettrica
Collegare l'uscita della pulsantiera esterna alla
bocchetta/serratura secondo lo schema riportato a fronte.
Rispettare la polarità +/- se indicato nel manuale della
bocchetta/serratura.
* non in dotazione
Pulsantiera
esterna
Nota: Se la motorizzazione funziona mediante alimentazione solare, i comandi cablati sono disattivati. In questo caso è necessario usare il comando
radio RTS del monitor per controllare la motorizzazione di cancello (vedere pagina 12).
[1]. Scollegare il motore dall'alimentazione di rete.
[2]. Rimuovere il coperchio della centrale o la cover del motore contenente l'elettronica.
[3]. Collegare l'uscita contatto pulito (COM e NO) della pulsantiera esterna all'elettronica della motorizzazione. Per il collegamento della pulsantiera
esterna all'ingresso del contatto a chiave della motorizzazione, si consiglia di consultare il manuale della motorizzazione del cancello.
