SOMFY V100+ - 5 Instalación de la Placa de Calle

Copyright© 2019 SOMFY ACTIVITES SA. All rights reserved. 8
Videoportero V100+ ES

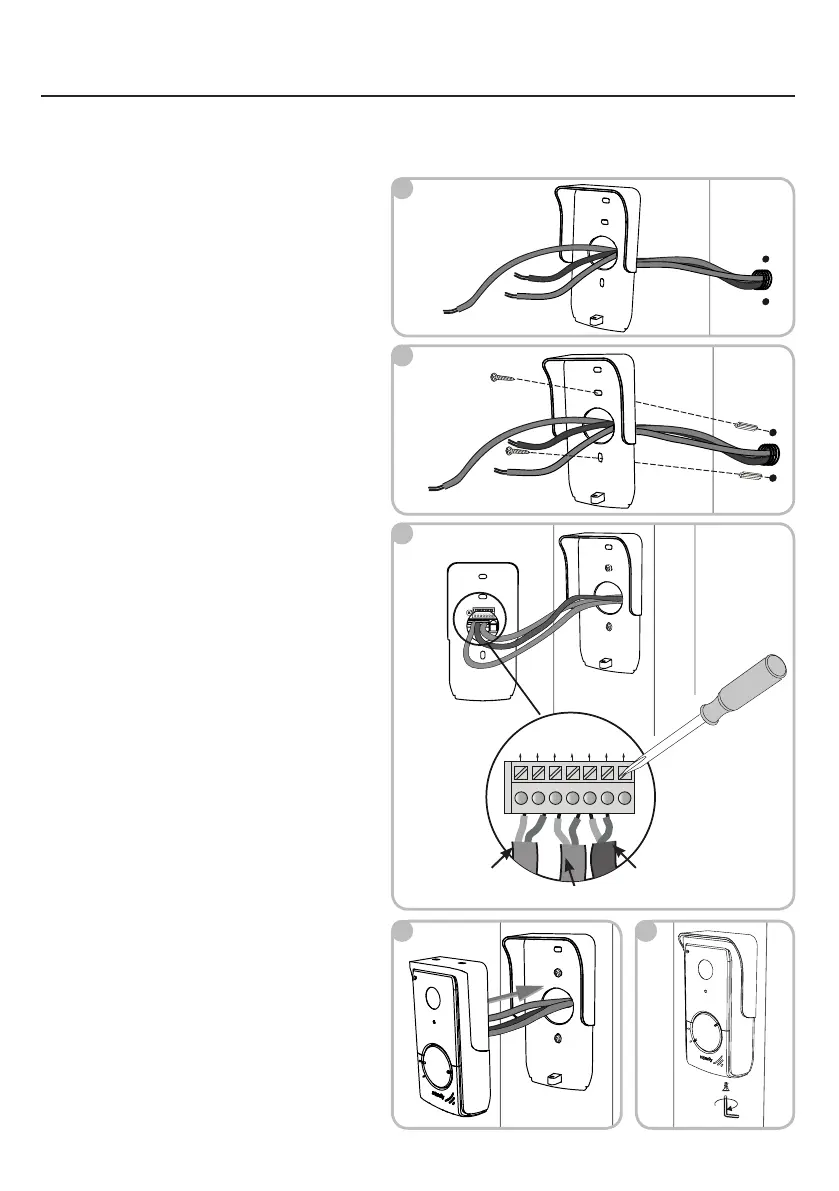

5. INSTALACIÓN DE LA PLACA DE CALLE
1
2
3
54
M- M+ L- L+ NO COMNC
Cable del monitor
Cable de la motorización
de cancela
Cable del pestillo/de la cerradura eléctrica
[1]. Pase el conjunto de los cables por la visera contra la lluvia.
[2]. Fije la visera contra la lluvia en el muro/pilar.
[3]. Conecte:
• el cable del monitor a los dos primeros bornes de la placa de
calle:
M+ del monitor a M+ de la placa de calle;
M- del monitor a M- de la placa de calle.
• el cable del pestillo/la cerradura eléctrica a los bornes L+ y L- de
la placa de calle.
• el cable de la motorización a la salida de contacto seco (COM y
NO) de la placa de calle;
[4]. Coloque la placa de calle en la visera contra la lluvia.
[5]. Atornille la placa de calle a la visera contra la lluvia con ayuda de la llave
tamper Torx suministrada.
Evite instalar la cámara enfrente de una fuente de luz; de lo contrario, puede que las imágenes del visitante no resulten adecuadas.
Recomendamos incluir una junta de silicona entre la visera contra la lluvia y el muro/pilar (excepto debajo de la visera contra la lluvia) e
instalar la placa de calle a una altura aproximada de 1,60m.
Nota: Para introducir los cables en los bornes, presione el cuadrado
con la muesca con ayuda de un destornillador, introduzca los cables
y suéltelo.
