PT Visiophone V100+
5.1 Ligação da placa de rua
12V 800 mA max
*
L- L+

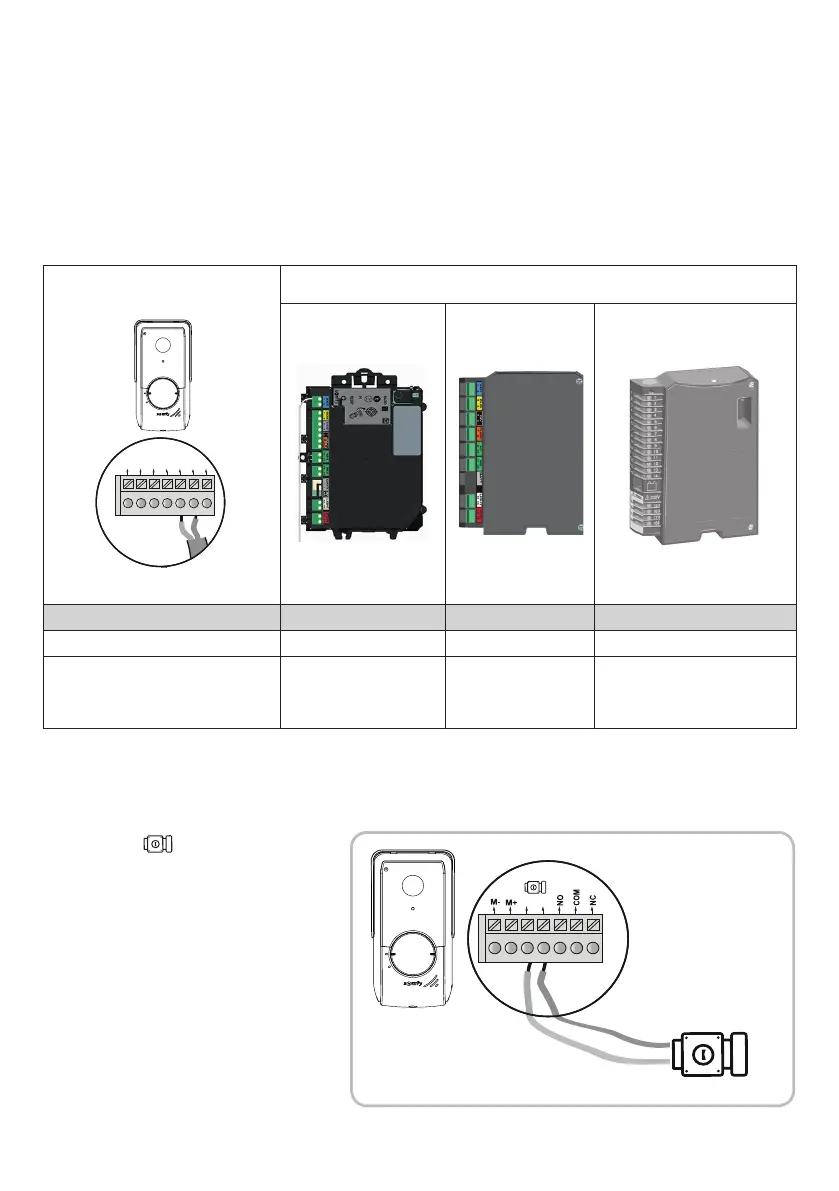

5.1.1 Para um portão automático Somfy
M- M+ L- L+ NO COMNC
Eletrónicas de motorizações Somfy
Ligue... aos bornes START aos bornes BUS aos bornes numerados
COM 5 3 3
NO 6 4
5 (para abertura total)
ou
6 (para abertura para peões)
Nota: Para ligar a placa de rua a um outro modelo de portão automático, consulte as instruções de instalação desta motorização.
5.1.2 Para um trinco/fechadura elétrica
Ligue a saída da placa de rua ao trinco/
fechadura segundo o esquema abaixo.
Respeite a polaridade +/-, se indicado nas instruções do
trinco/fechadura.
* não fornecido
Placa de rua
Nota: Quando o motor funciona com alimentação solar, os comandos com fios são desativados. Neste caso, deve ser usado o comando sem fios do
monitor para comandar o portão automático (ver página 12).
[1]. Desligue o motor da alimentação elétrica.
[2]. Retire a tampa do armário de comando ou do motor que contém o sistema eletrónico.
[3]. Ligue a saída do contacto seco (COM e NO) da placa de rua à eletrónica da motorização. É aconselhável consultar o guia da motorização de portão
para ligar a placa de rua na entrada do contactor com chave da motorização.
