Visiophone V100+ PT

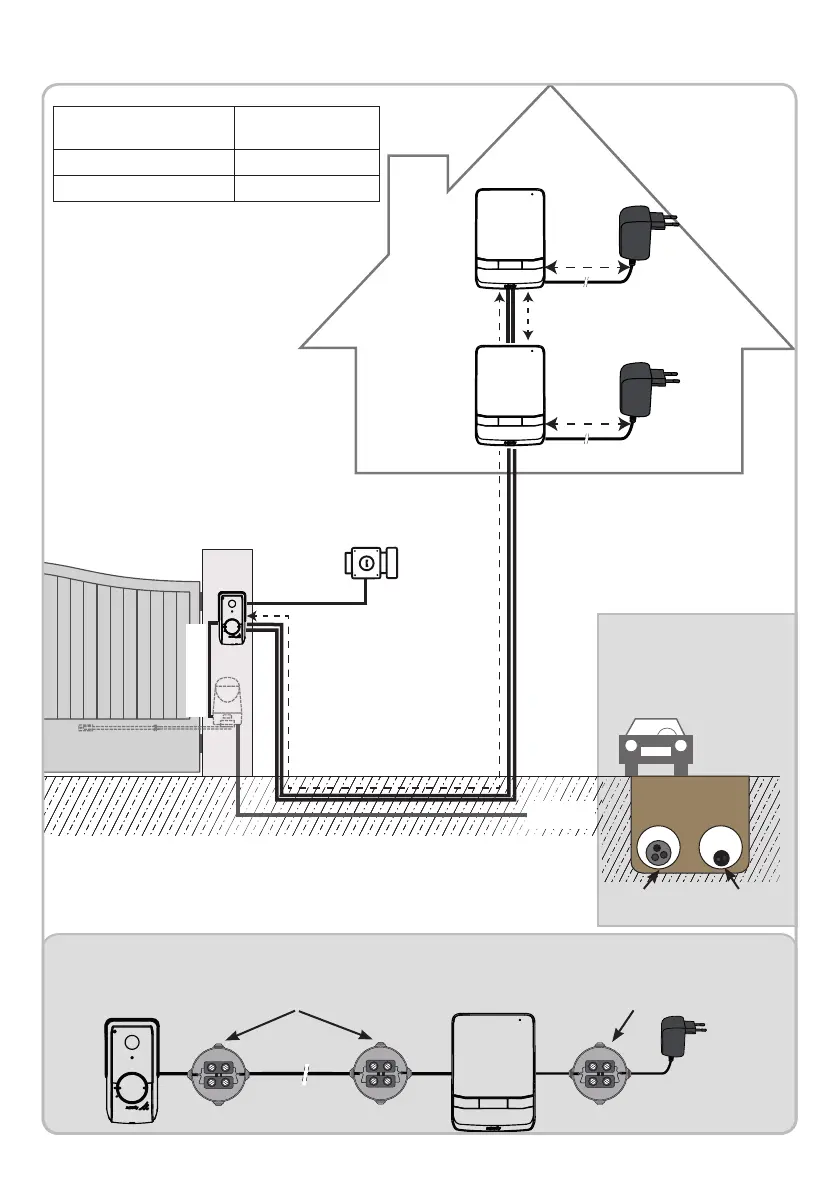

3.4 Instalação tipo
230Vac
2 x 0,75 mm² mín.
(Opcional)
2 fios
máx. 150 m entre a placa e o monitor mais afastado
máx. 50 m
máx. 2 caixas de derivação máx. 1 caixa de derivação
máx. 8 m
máx. 8 m
2 x 0,75 mm² mín.
Distância entre a placa de rua
e o monitor
Cabo a utilizar
Inferior a 100 m 2 fios 0,5 mm² mín.
Entre 100 e 150 m 2 fios 0,75 mm² mín.
Nota: Recomendamos que passe
o cabo do videofone e
o(s) cabo(s) do motor do
portão pelas condutas
separadas.
Os cabos
não são
fornecidos.
Cabos do motor
do portão
Cabo entre a placa
e o monitor
Nota: Se pretender utilizar caixas de derivação para ligar o videofone, não utilize mais de duas entre a placa e o monitor nem mais
de uma entre o monitor e o módulo de alimentação.
