5. MONTÁŽ VENKOVNÍHO OVLÁDACÍHO PANELU
1
2
3
54
M- M+ L- L+ NO COMNC
Kabel monitoru
Kabel motorového
pohonu brány
Kabel pro elektrický otvírač/zámek

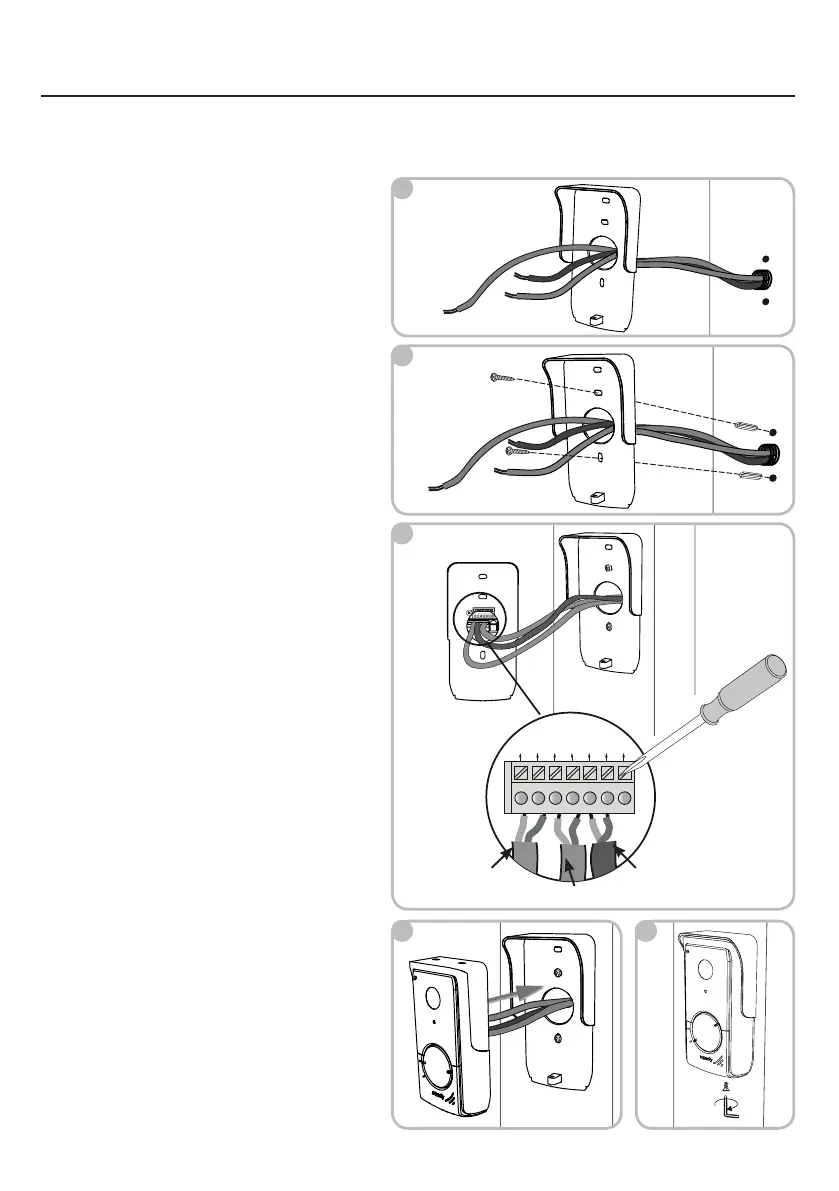

[1]. Všechny kabely protáhněte ochranným štítkem proti dešti.
[2]. Upevněte ochranný štítek ke zdi/sloupku.
[3]. Připojte:
• kabel monitoru ke 2 prvním svorkám venkovního ovládacího
panelu:
M+ monitoru kM+ venkovního ovládacího panelu;
M− monitoru kM− venkovního ovládacího panelu
• kabel elektrického otvírače/zámku ke svorkám L+ a L−
venkovního ovládacího panelu.
• kabel pohonu k výstupu bezpečnostního kontaktu (COM a NO)
venkovního ovládacího panelu.
[4]. Venkovní ovládací panel umístěte na ochranný štítek proti dešti.
[5]. Venkovní ovládací panel přišroubujte na ochranný štítek proti dešti
pomocí dodaného klíče Tamper Torx.
Kameru neumísťujte čelem ke zdroji světla, jinak hrozí, že snímky návštěvníků nebudou použitelné.
Doporučujeme vám nasadit silikonové těsnění mezi ochranný štítek azeď/sloupek (svýjimkou spodní části ochranného štítku) ainstalovat venkovní
ovládací panel ve výšce asi 1,60m.
Poznámka: Pro zavedení vodičů do svorek zatlačte na čtverec se
zářezem šroubovákem, zaveďte vodiče apak uvolněte.
