5.1 Připojení venkovního ovládacího panelu
12V 800 mA max
*
L- L+
5.1.1 Kpohonu brány Somfy
M- M+ L- L+ NO COMNC
Elektronika pro motorové pohony Somfy
Připojte... ke svorkám START ke svorkám BUS k číslovaným svorkám
COM 5 3 3
NO 6 4
5 (pro celkové otevření)
nebo
6 (pro otevření pro pěší
průchod)
Poznámka: Pro připojení venkovního ovládacího panelu kjinému modelu motorového pohonu brány postupujte podle instrukcí uvedených vnávodu
pro montáž příslušného pohonu.
5.1.2 Kelektrickému otvírači/zámku

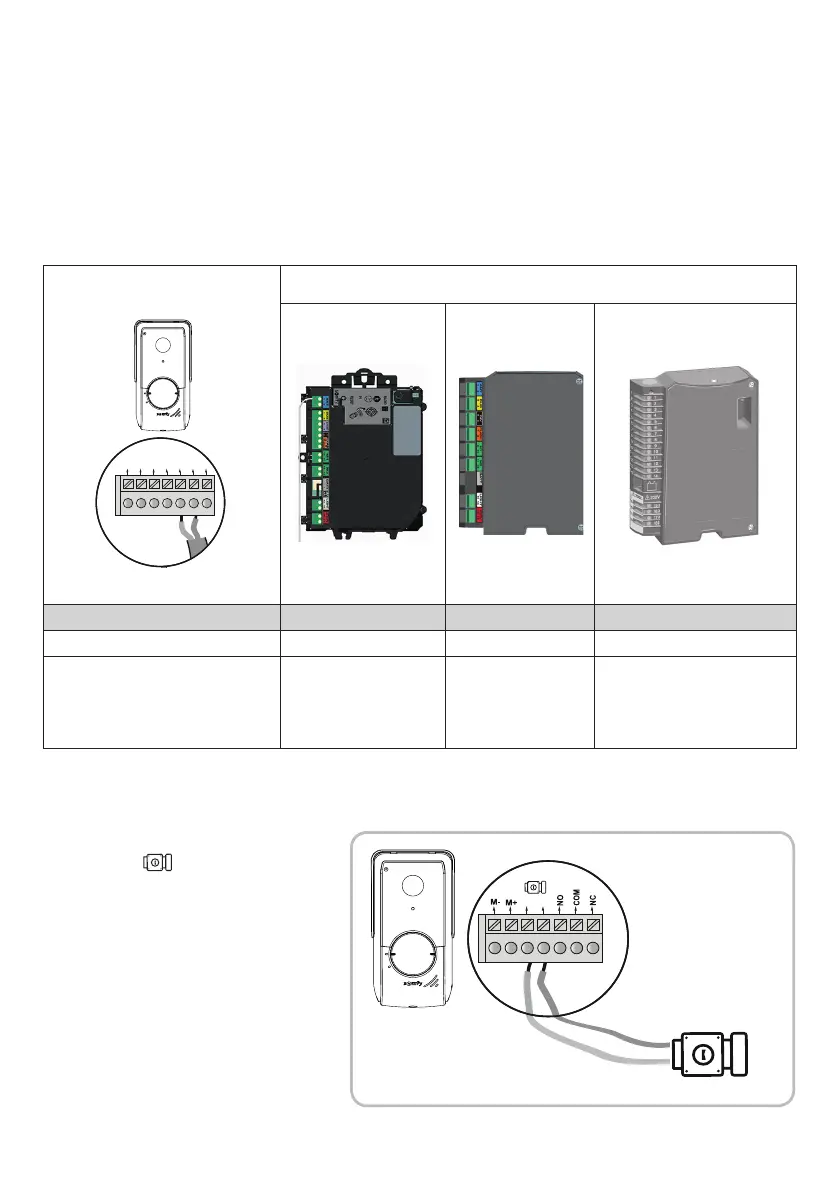

Připojte výstup venkovního ovládacího panelu
kotvírači/zámku podle znázorněného schématu.
Dodržte polaritu +/− dle případných instrukcí vpříručce
otvírače/zámku.
* není součástí dodávky
Venkovní
ovládací panel
Poznámka: Pokud je motorový pohon poháněn solárním zdrojem energie, jsou vodičová ovládání deaktivována. Vtomto případě musíte pro ovládání
pohonu brány použít bezdrátový ovladač monitoru (viz stranu 12).
[1]. Odpojte pohon od zdroje síťového napětí.
[2]. Sejměte kryt ovládací skříně nebo motoru obsahující elektroniku.
[3]. Výstup bezpečnostního kontaktu (COM aNO) venkovního ovládacího panelu připojte kelektronice motorového pohonu. Pro připojení venkovního
ovládacího panelu ke vstupu kontaktu klíče pohonu vám doporučujeme prostudovat si návod kpohonu brány.
