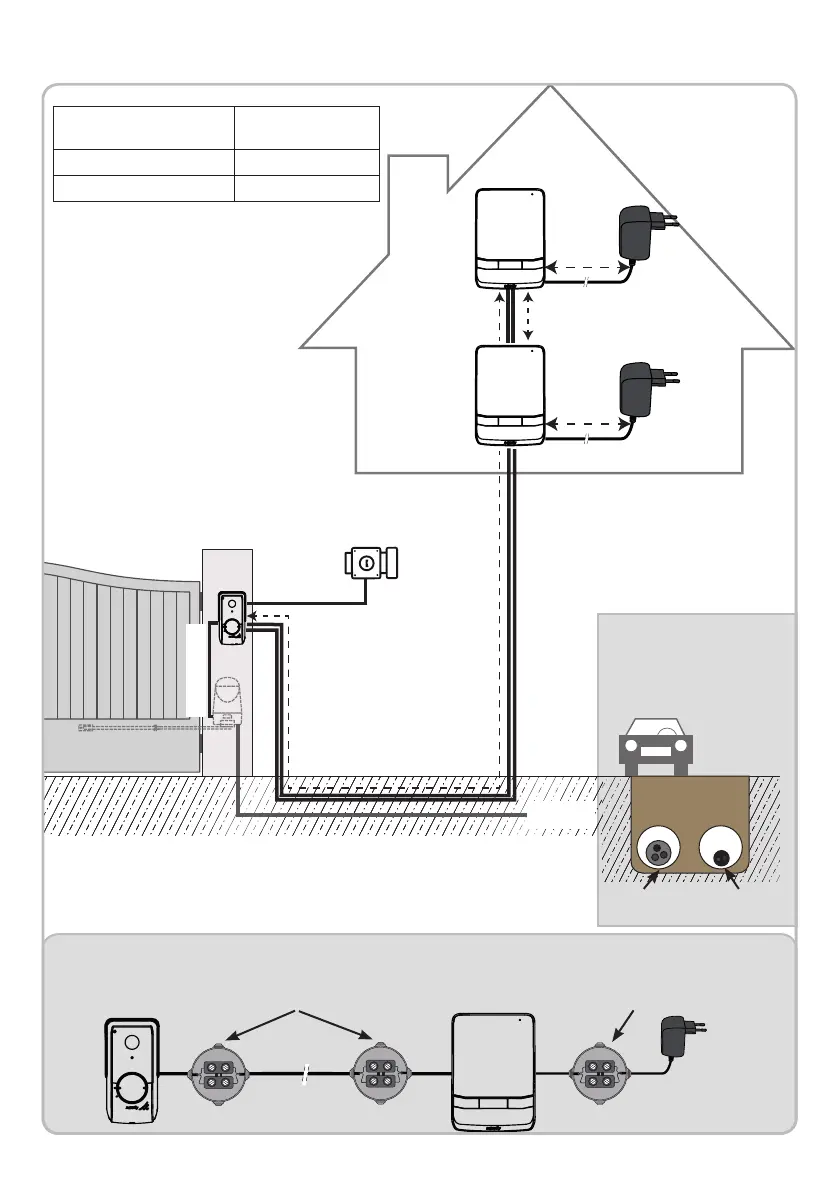

3.4 Tipo de instalación
230Vac
2 x 0,75 mm² mín.
(Opcional)
2 cables
150 m máx. entre la placa y el monitor más alejado
50 m máx.
2 cajas de derivación máx. 1 caja de derivación máx.
8 m máx.
8 m máx.
2 x 0,75 mm² mín.
Distancia entre la placa
de calle y el monitor
Cable necesario
Inferior a 100 m 2 cables 0,5 mm² mín.
Entre 100 y 150 m 2 cables 0,75 mm² mín.
Nota: Le aconsejamos que pase
el cable del videoportero y
el/los cable(s) del motor de
la cancela por conductos
separados.
Los cables
no están
incluidos.
Cables del motor
de la cancela
Cable de la placa
al monitor
Nota: En caso de que deba utilizar cajas de derivación para cablear el videoportero, no utilice más de dos cajas entre la placa y el monitor
ni más de una caja entre el monitor y el adaptador de corriente.
