Wideodomofon V100+
5.1 Podłączenie panelu zewnętrznego
5.1.1 Do napędu bramy wjazdowej Somfy

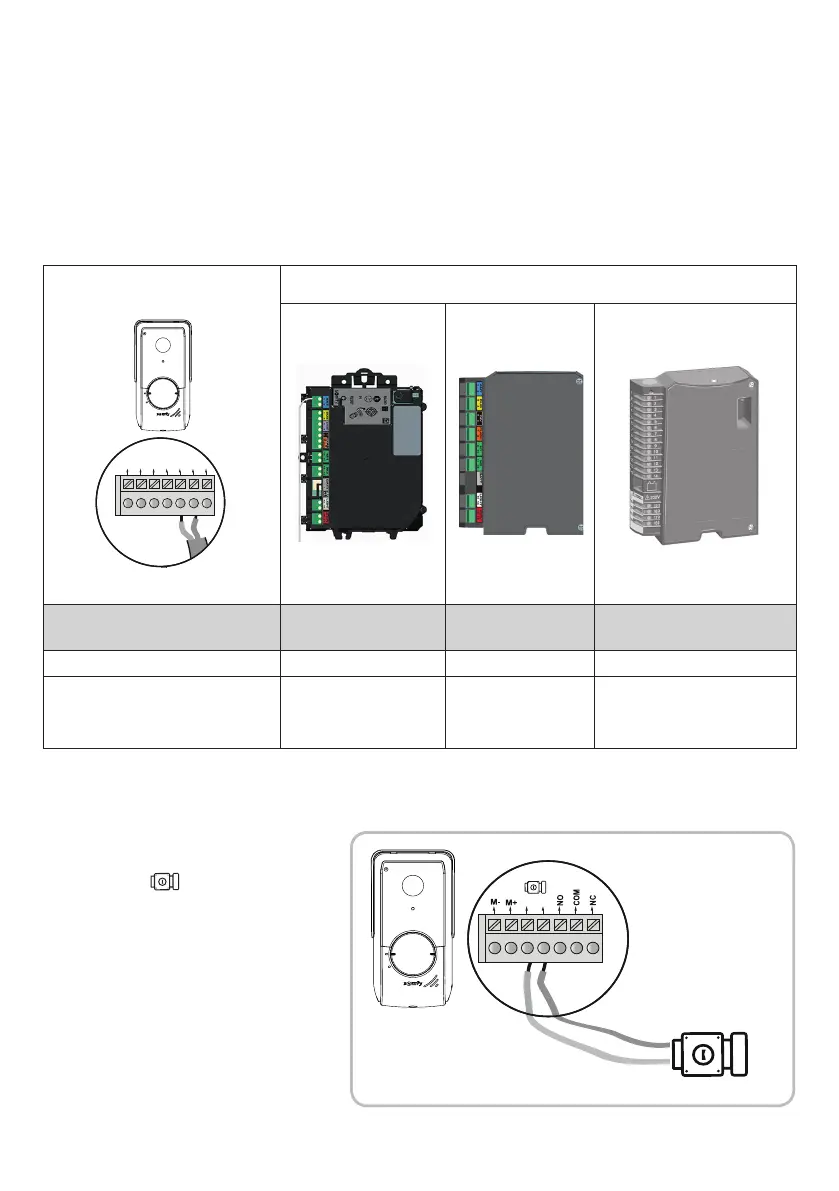

M- M+ L- L+ NO COMNC
Układy elektroniczne napędów Somfy
Podłączyć... do zacisków START do zacisków BUS do ponumerowanych
zacisków
COM 5 3 3
NO 6 4
5 (całkowite otwarcie)
lub
6 (otwarcie dla pieszego)
Uwaga: W celu podłączenia panelu zewnętrznego do innego modelu napędu bramy wjazdowej, należy zapoznać się z instrukcją montażu tego napędu.
5.1.2 Do rygla / zamka
elektromagnetycznego
Podłączyć wyjście panelu zewnętrznego do rygla /
zamka zgodnie z poniższym schematem.
Należy zachować odpowiednią biegunowość +/-, jeśli
jest podana w instrukcji rygla / zamka.
* niedostarczane
Panel
zewnętrzny
Uwaga: Gdy napęd działa z wykorzystaniem zasilania energią słoneczną, przewodowe elementy sterujące są odłączone. W takim przypadku do
sterowania napędem bramy wjazdowej należy używać bezprzewodowego elementu sterującego monitora (patrz strona 12).
[1]. Odłączyć napęd od zasilania sieciowego.
[2]. Zdjąć pokrywę skrzynki sterowniczej lub napędu zawierającego układ elektroniczny.
[3]. Podłączyć wyjście styku bezpotencjałowego (COM i NO) panelu zewnętrznego do układu elektronicznego napędu. W celu podłączenia panelu
zewnętrznego do wejścia przełącznika kluczowego napędu wskazane jest zapoznanie się z instrukcją do napędu bramy.
