CS Videotelefon V100+
+
-

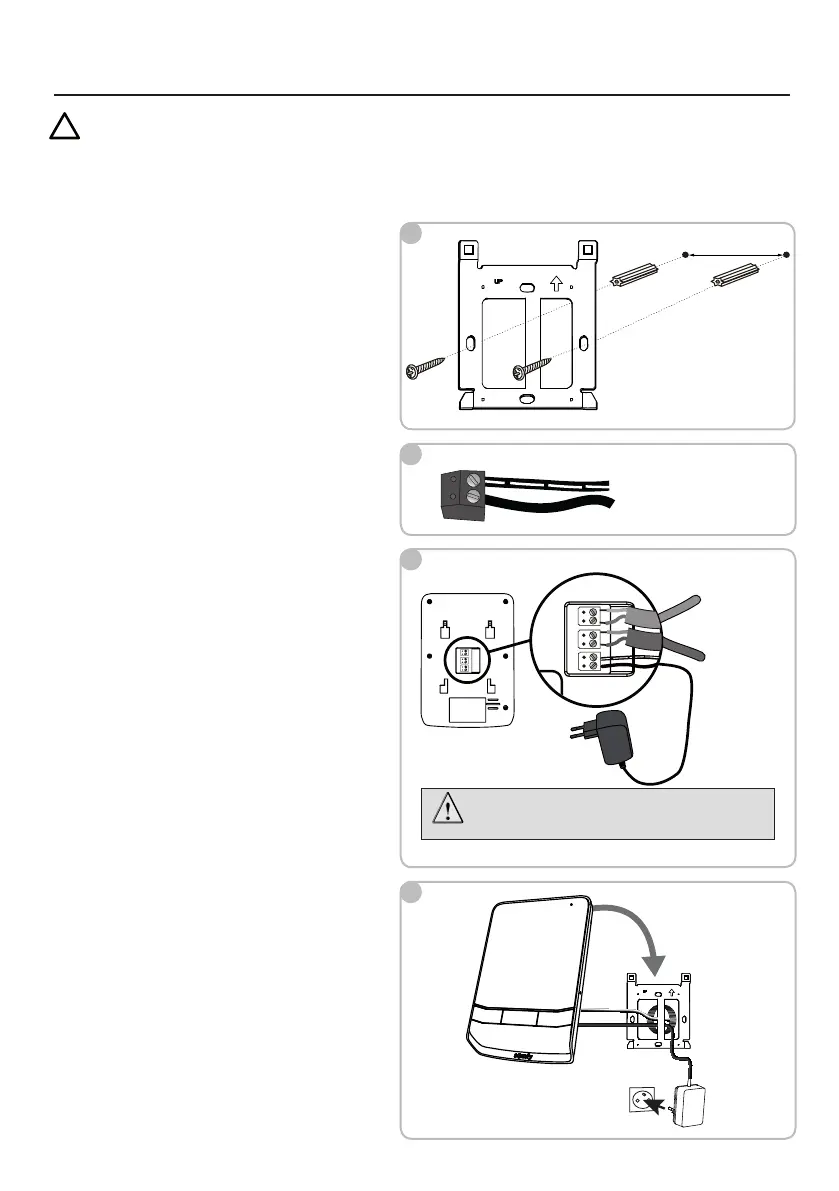

4. MONTÁŽ MONITORU
60 mm
Vodiče jednotky
síťového napájení
1
2
4
3
- DC +
M- M+
M- M+
M-
M+
M-
M+
DC
+
-
Kvenkovnímu
ovládacímu
panelu
Kdruhému
monitoru
(volitelnému)
Před připojením monitoru ksíťovému napájení dokončete
všechna kabelová připojení.
Obrazovka
Upozornění
Pokud si přejete prostřednictvím radiosignálu zmonitoru ovládat bránu Somfy RTS, je nutné před definitivní montáží monitoru načíst
radioovladač (monitor musíte přinést kpohonu brány amusí být připojen kelektrické síti).
Viz kapitolu 7.3 Programování na pohon brány Somfy RTS.
[1]. Připevněte upevňovací desku monitoru na zeď.
Důležité: Dodržte směr upevnění. Umístěte šipku směrem
nahoru („UP“ nahoru) dle obrázku.
Poznámka: Také můžete použít upevňovací šrouby umístěné
ve standardních zapuštěných elektroinstalačních krabicích,
vzdálenost mezi upevňovacími body desky zůstává stejná.
[2]. Vyjměte konektor DC umístěný na zadní části monitoru apoté
ktomuto konektoru připojte kabel jednotky síťového napájení: bílý
vodič sčernými proužky napravo (+) ačistě bílý vodič nalevo (−).
Poznámka: Můžete použít síťové napájení kompatibilní snosnou
DIN-lištou dostupnou jako volitelné vybavení (obj. č. 9026469).
[3]. Připojte konektor jednotky síťového napájení kzadní části
monitoru ke konektoru DC ve směru znázorněném na
obrázku (šrouby napravo). Důležitý je správný směr zapojení
vodičů bloku napájení.
Důležité: Pro napájení monitoru povinně použijte dodanou
jednotku síťového napájení nebo síťový blok na nosné DIN-
liště (volitelné vybavení).
Připojte konektor venkovního ovládacího panelu kzadní části
monitoru dle obrázku.
Také můžete připojit druhý volitelný monitor ke třetímu
konektoru na svorkovnici (pro více informací viz příručku
kpřídavnému monitoru).
[4]. Připněte monitor do upevňovacího držáku tak, že umístíte na
držák nejprve horní apoté spodní část monitoru.
Poznámka: Umístěte vodiče jednotky síťového napájení mezi
upevňovací držák amonitor.
