Videocitofono V100+ IT

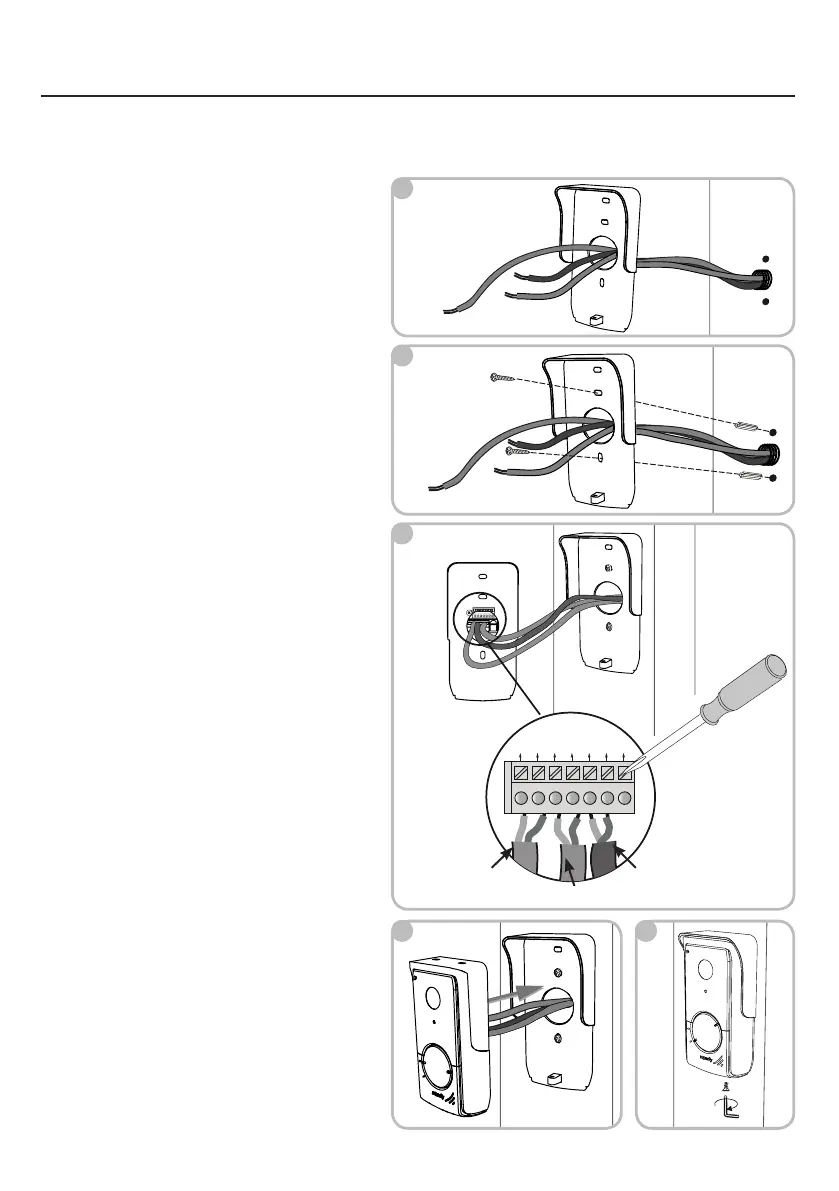

5. INSTALLAZIONE DELLA PULSANTIERA ESTERNA
1
2
3
54
M- M+ L- L+ NO COMNC
Cavo del monitor
Cavo della motorizzazione
per cancelli
Cavo bocchetta/serratura elettrica
[1]. Far passare l'insieme dei cavi nella visiera parapioggia.
[2]. Fissare la visiera parapioggia al muro/pilastro.
[3]. Collegare:
• il cavo del monitor ai primi 2 morsetti della pulsantiera esterna:
M+ del monitor su M+ della pulsantiera esterna
M- del monitor su M- della pulsantiera esterna
• il cavo della bocchetta/serratura elettrica ai morsetti L+ e L- della
pulsantiera esterna.
• il cavo della motorizzazione all'uscita contatto pulito (COM e NO)
della pulsantiera esterna
[4]. Posizionare la pulsantiera esterna dentro alla visiera
parapioggia.
[5]. Avvitare la pulsantiera esterna alla visiera parapioggia con
l'ausilio della chiave Torx in dotazione.
Evitare di installare la telecamera davanti a una sorgente luminosa, poiché le immagini del visitatore potrebbero risultare di qualità scadente.
Si consiglia di posare una giunzione in silicone tra la visiera parapioggia e il muro/pilastro (tranne nella parte inferiore della visiera parapioggia)
e di installare la pulsantiera esterna a un'altezza di circa 1,60 m.
Nota: Per introdurre i cavi nei morsetti, premere sul quadrato con
la tacca con l'ausilio di un cacciavite, introdurre i cavi e poi rilasciare.
