38
HCD-CP2
38

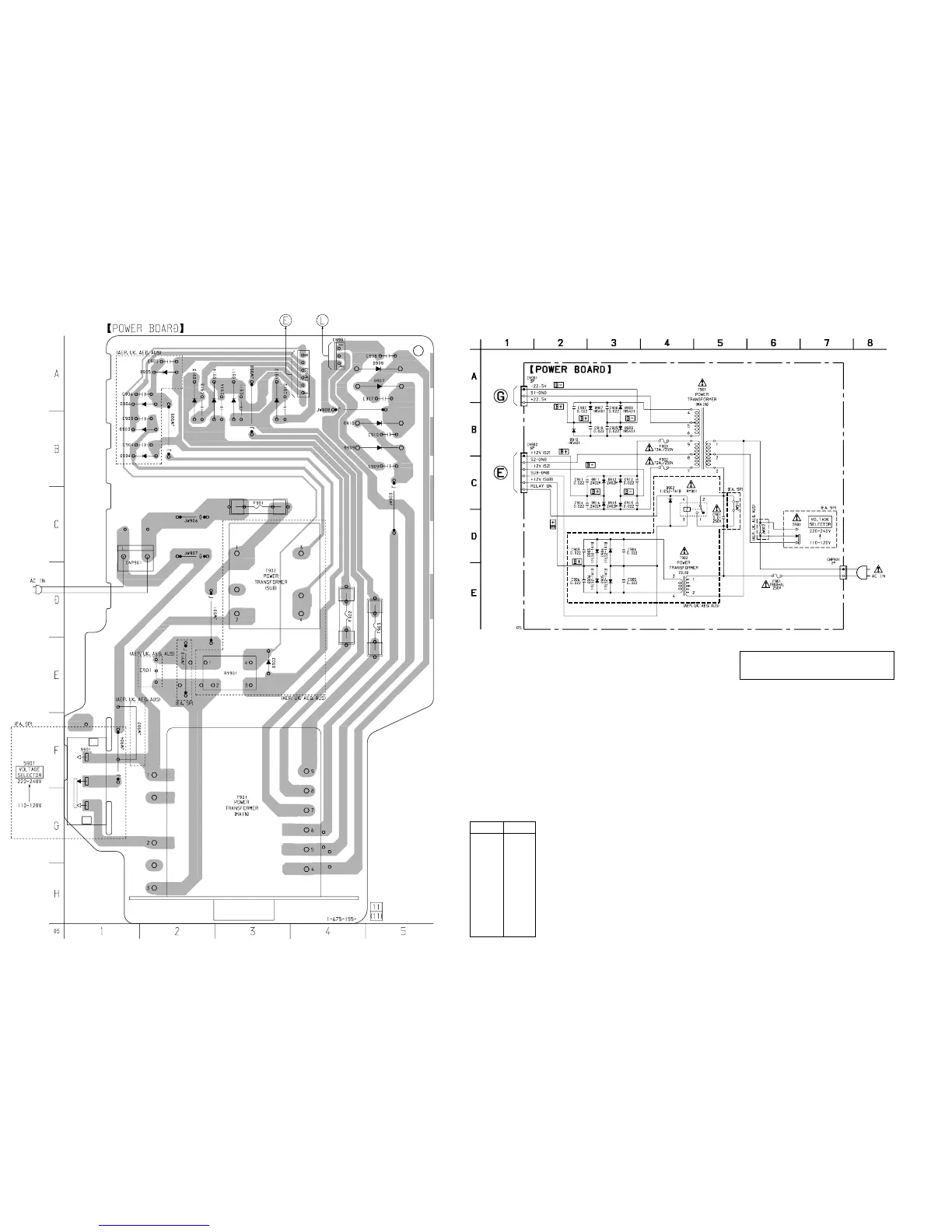

7-19. PRINTED WIRING BOARD – POWER Board –
• See page 23 for Circuit Boards Location.
7-20. SCHEMATIC DIAGRAM – POWER SUPPLY Section –
D902 E-3
D903 B-2
D904 B-2
D905 A-2
D906 A-2
D907 A-5
D908 A-5
D909 B-5
D910 B-5
D911 A-3
D912 A-3
D913 A-2
D914 A-2
• Semiconductor
Location
Ref. No. Location
The components identified by mark 0 or dotted
line with mark 0 are critical for safety.
Replace only with part number specified.
(Page 28)
(Page 34)
(Page 35)
(Page 32)
