HCD-CPX11

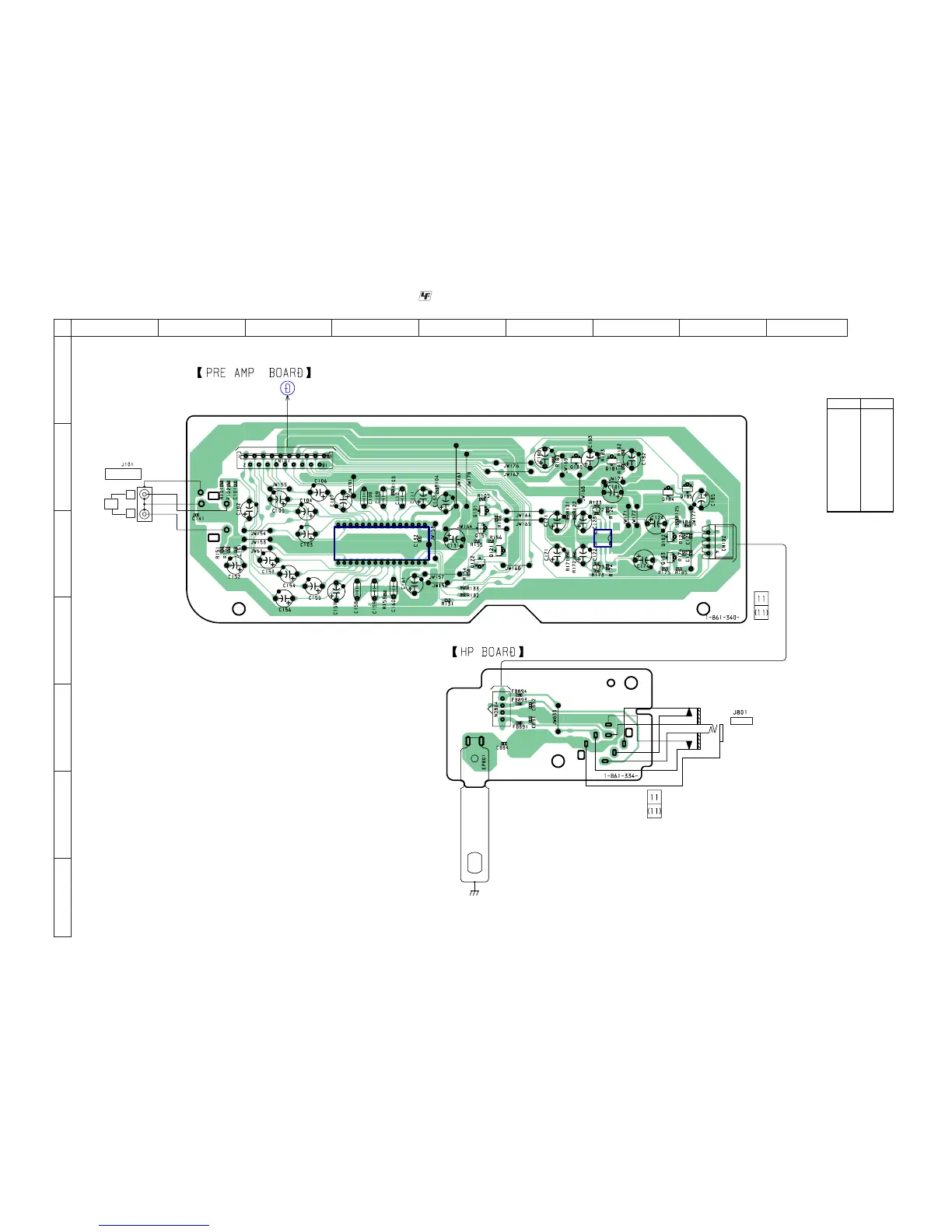

6-8. PRINTED WIRING BOARD — PRE AMP SECTION —
• Semiconductor
Location
Ref. No. Location
IC101 C-4
IC102 C-7
Q101 C-5
Q121 C-5
Q122 C-5
Q151 C-5
Q180 B-6
Q181 B-7
Q182 C-7
Q183 C-7
Q184 B-7
Q185 B-8
IC101
IC102
R
L
IN
MD(VIDEO)
MAIN
BOARD
CN308
16
30
1
E
E
E
E
E
E
E
E
E
E
15
PHONES
12
A
B
C
D
E
F
G
3456789
4
1
(CHASSIS)
• See page 27 for Circuit Boards Location. :Uses unleaded solder.
(Page 36)
