HCD-GRX30/GRX30J/R550/RXD5

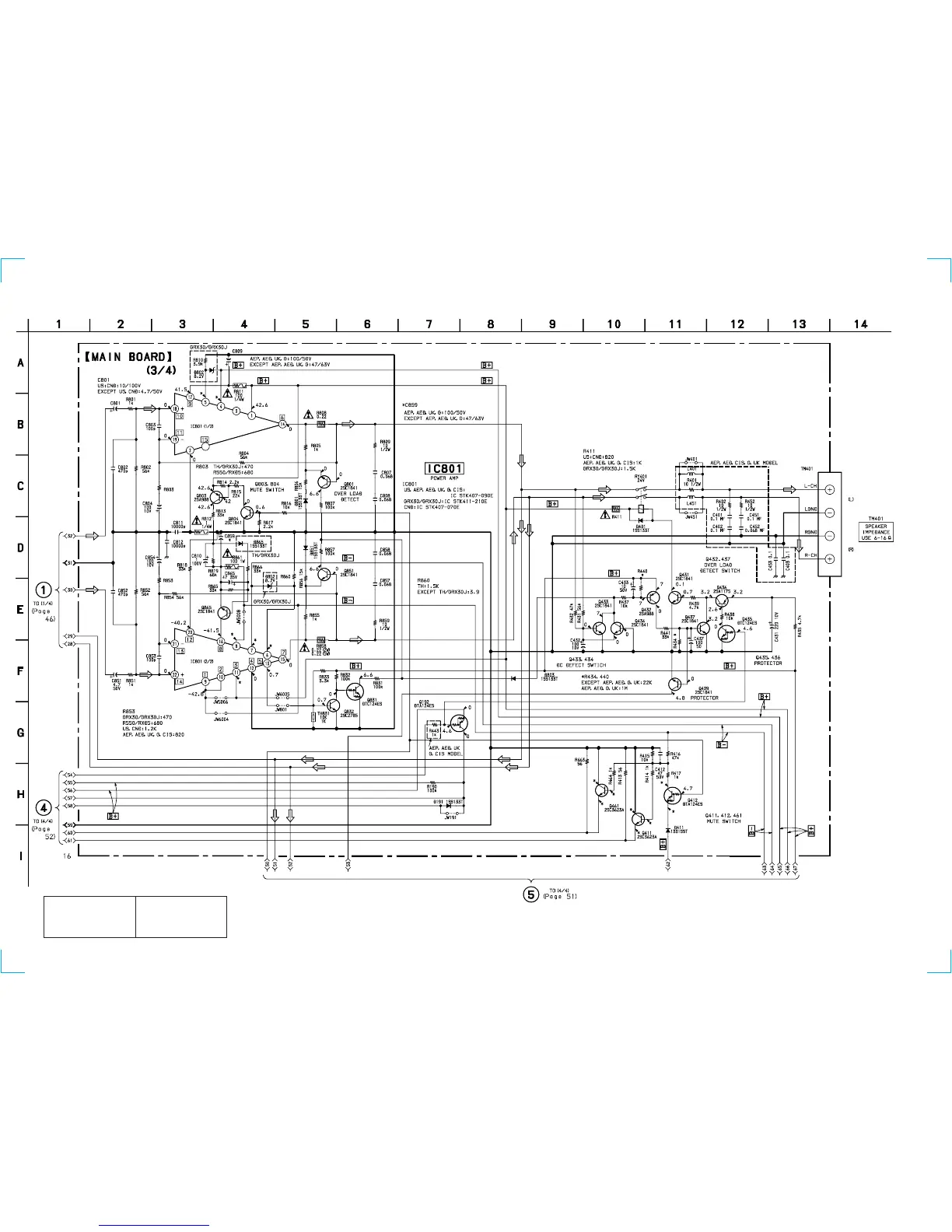

7-14. SCHEMATIC DIAGRAM — MAIN SECTION (3/4) —
— 49 — — 50 —
Q803,804,865
MUTE SWITCH
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
To Next Page
