HCD-GRX30/GRX30J/R550/RXD5

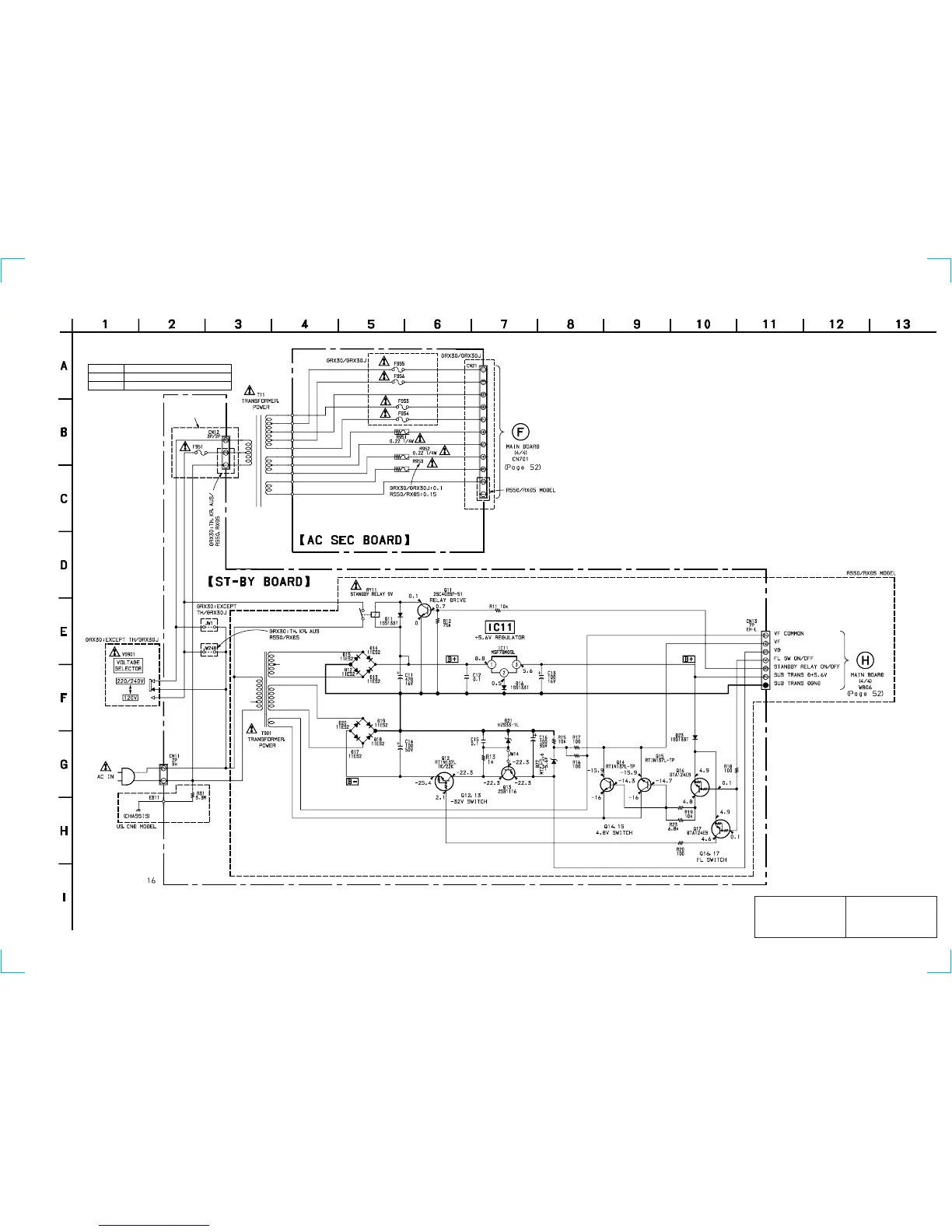

7-19. SCHEMATIC DIAGRAM — AC SEC STANDBY SECTION —
— 59 — — 60 —
EXCEPT GRX30:TH,KR,AUS
T1.6AL 250V
F951
R550/RXD5:AEP,AED,UK,G,CIS
T3.15AL 250V GRX30:E2,E3,EA,MX,AR,SP,TW/GRX30J
5.0A 125V RXD5:US,CND
*
*
4.0A 250V
4.0A 250V
6.3A 250V
6.3A 250V
The components identified by
mark ! or dotted line with mark
! are critical for safety.
Replace only with part number
specified.
Les composants identifiés par
une marque ! sont critiques
pour la sécurité.
Ne les remplacer que par une
pièce portant le numéro spécifié.
