HCD-GRX30/GRX30J/R550/RXD5

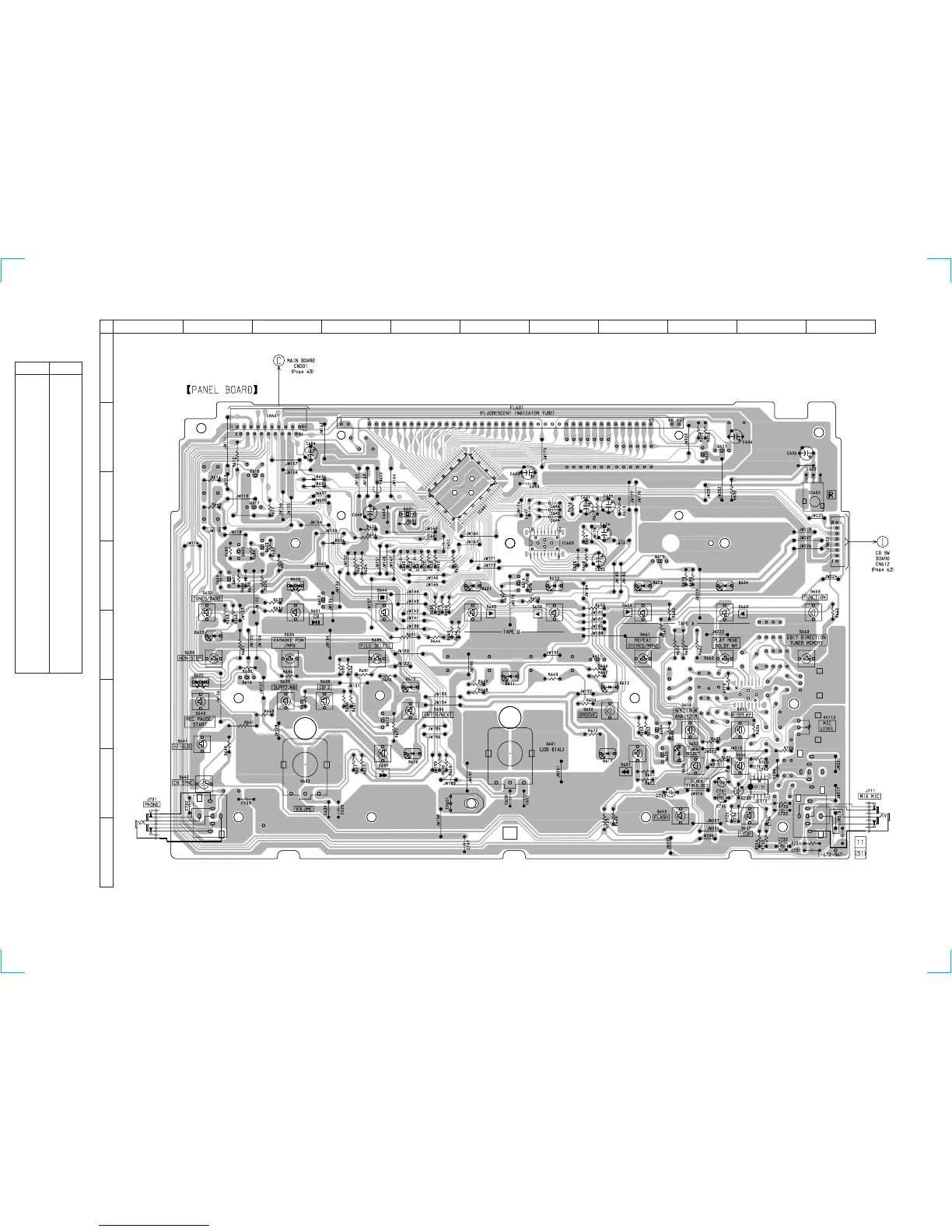

7-16. PRINTED WIRING BOARD — PANEL SECTION —
— 53 — — 54 —
12
A
B
C
D
E
F
G
H
34567891011
16
Ref. No. Location
D611 E-6
D612 F-8
D613 E-2
D615 F-5
D616 G-5
D617 G-8
D620 D-3
D621 D-6
D622 D-7
D623 D-8
D624 D-9
D625 F-2
D632 D-2
D634 C-3
D635 C-3
D636 C-4
IC601 C-6
IC602 C-11
IC603 D-7
IC712 G-10
Q601 D-2
Q602 D-2
Q603 D-3
Q604 F-8
Q605 G-8
Q611 E-7
Q612 F-4
Q613 D-3
Q614 D-6
Q615 D-8
Q616 F-2
Q617 C-2
Q620 B-9
Q621 B-9
• Semiconductor
Location
