各部の名称と働き
14
第 1 章 概要
e モニター選択ボタン
複数のモニターをネットワーク接続しているときに、モニ
ター IDNo.、グループ IDNo. または ALL を指定してリ
モート接続をするとき使います。
f MANUAL（手動）調整ボタンとつまみ
ボタンを押すたびに、ボタン上の LED（緑）がついたり
(ON)、消えたり(OFF) します。ON にすると、画面のコン
トラスト、明るさ（黒レベル）、クロマ（色の飽和度）、
フェーズ（色相）を、それぞれつまみで調整できます。ま
た、PHASE つまみは、メニューで設定値を入力するときに
も使います。
各調整項目は、PICTUREADJ メニューでプリセット値を
設定しておくことができます。
◆ PICTUREADJ メニューについては、「[A]画像の調整−
PICTUREADJメニュー」（30 ページ）をご覧ください。
• SECAM、PAL、PAL-M、アナログコンポーネントまた
は SDI（コンポーネントシリアルデジタルまたはコンポ
ジット PAL）フォーマットでは、フェーズを調整できま
せん。
• RGB 信号ではフェーズおよびクロマを調整できません。
g メニュー操作ボタン
◆ メニューの操作について詳しくは、「メニューの操作方法」（24
ページ）をご覧ください。
h OPERATE（操作）ランプ
本機がスタンバイ状態のとき（9STANDBY ランプ参照）、
I/1 スイッチを押して本機を動作状態にすると点灯します。
STANDBY ランプが点滅している間は、本機を動作状態に
することはできません（内部データの初期化を実行中で
す）。STANDBY ランプが点灯するまでお待ちください。
i STANDBY（スタンバイ）ランプ
本機がスタンバイ状態のとき点灯します。
本機がスタンバイ状態になるのは以下の場合です。
• MAINPOWER スイッチ（背面）を ON にしたとき（しば
らく点滅してから点灯します。）
• 外部操作により、本機を動作状態からスタンバイ状態に
切り換えたとき
j OVERLOAD（オーバーロード）ランプ
CRT がオーバーロード状態になると、このランプが点灯し
て警告します。
OVERLOAD ランプ点灯時は、コントラストまたは明るさ
を下げてご使用ください。

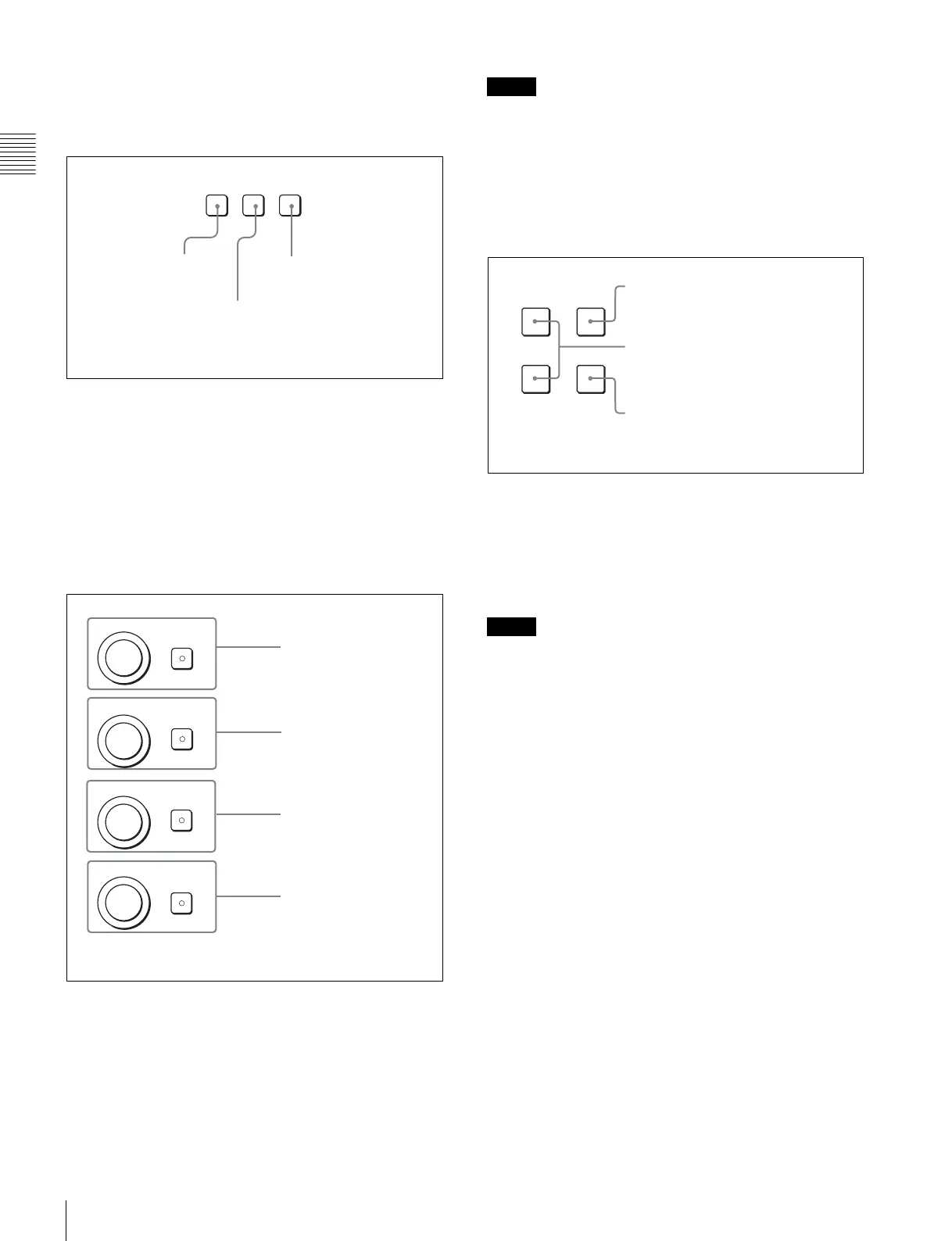

SINGLE
REMOTE
GROUP
ALL
SINGLE ボタン：シング
ル接続モードを選択しま
す。
GROUP ボタン：グルー
プ接続モードを選択しま
す。
ALL ボタン：オール接続
モードを選択します。
PHASE
CHROMA
BRIGHT
CONTRAST
MANUAL
MANUAL
MANUAL
MANUAL
PHASE
（フェーズ）調整ボタンと
つまみ
CHROMA
（クロマ）調整ボタンと
つまみ
BRIGHT
（明るさ）調整ボタンと
つまみ
CONTRAST（コントラ
スト）調整ボタンとつま
み
ご注意
ご注意
UP MENU
DOWN
ENTER
MENU ボタン：押すとメニューが表
示されます。
ENTER ボタン：選択した項目および
設定値を確定します（数値ボタン部の
Ent ボタンも同じ働きをします）。
UP/DOWN ボタン：項目および設定
値を選択します。
