FSA 90, FSA 90 R
deutsch
12

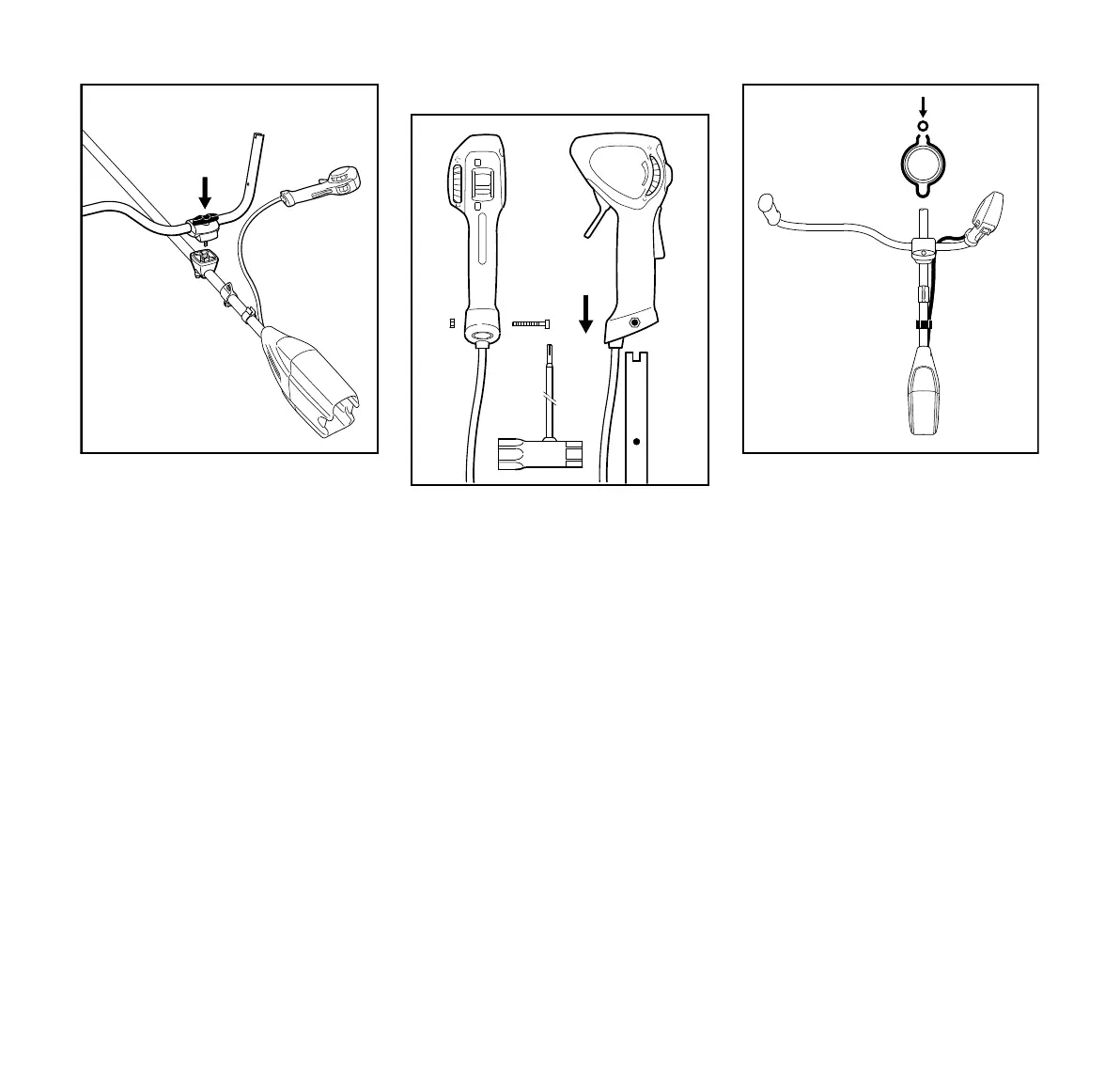

N den ganzen, gesicherten
Teileverband mit der
Knebelschraube in Richtung Akku-
Schacht weisend auf die
Griffstütze (8) setzen
N Knebelschraube bis zum Anschlag
in die Griffstütze drücken und dann
eindrehen – noch nicht festdrehen
N Griffrohr quer zum Schaft
ausrichten – das Maß (A) prüfen
N Knebelschraube festziehen
Bedienungsgriff anbauen
N Schraube (9) herausdrehen – die
Mutter (10) bleibt im
Bedienungsgriff (11)
N Bedienungsgriff mit dem
Schalthebel (12) in Richtung
Schneidwerkzeug weisend auf das
Griffrohrende (7) schieben, bis die
Bohrungen (13) fluchten
N Schraube (9) eindrehen und
festziehen
N Wellschlauch (14) in den Halter (15)
drücken
3988BA003 KN
8
11
13
12
3988BA004 KN
10
7
13
9
14
15
3988BA005 KN
14
15
