FSA 90, FSA 90 R
português
379

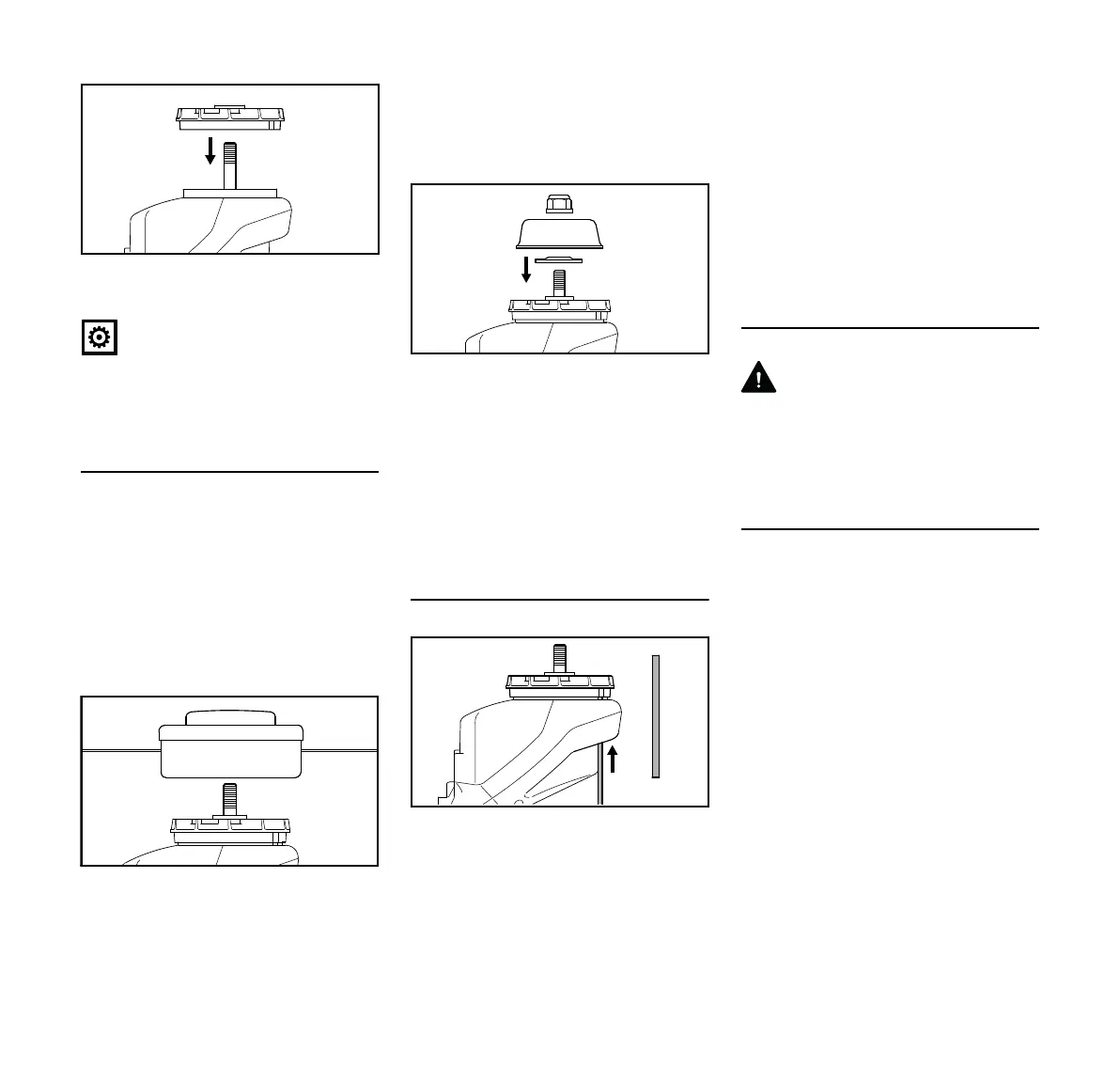

N Enfiar a roda do ventilador (1) no
eixo (2)
AVISO
A roda do ventilador é necessária para
fixar as ferramentas de corte.
Peças de fixação para as ferramentas
de corte
O volume de fornecimento de peças de
fixação para a ferramenta de corte pode
diferenciar-se também,
dependentemente da ferramenta de
corte fornecida com o primeiro
equipamento de um novo aparelho.
Volume de fornecimento sem peças de
fixação
Unicamente as cabeças de corte podem
ser aplicadas que são fixas
directamente no eixo (2).
Volume de fornecimento com peças de
fixação
Cabeças de corte e ferramentas de
corte metálicas podem ser aplicadas.
Para isto são necessários
adicionalmente a porca (3), o prato de
marcha (4) e a arruela de pressão (5),
consoante a execução da ferramenta de
corte.
As peças encontram-se no jogo de
peças que é fornecido em conjunto com
o aparelho, e podem ser adquiridas
como acessórios especiais.
Bloquear o eixo
O eixo (2) tem que ser bloqueado com o
pino (6) para aplicar e desmontar as
ferramentas de corte. O pino (6) está
incluído no volume de fornecimento, e
pode ser adquirido como acessório
especial.
N Enfiar o pino (6) no furo (7) no
cárter do motor
N Girar o eixo, a porca ou a
ferramenta de corte, e fazer com
que o furo na roda do ventilador (1)
seja coberto com o pino inserido (6)
N Enfiar o pino (6) até à altura das pás
na roda do ventilador (1)
O eixo é bloquerado.
Aplicar a ferramenta de corte
ATENÇÃO
Utilizar uma protecção apropriada para
a ferramenta de corte – vide o capítulo
"Aplicar os dispositivos de protecção".
Aplicar a cabeça de corte com uma
conexão roscada
Guardar bem a folha anexada para a
cabeça de corte.
