FSA 90, FSA 90 R
Nederlands
417

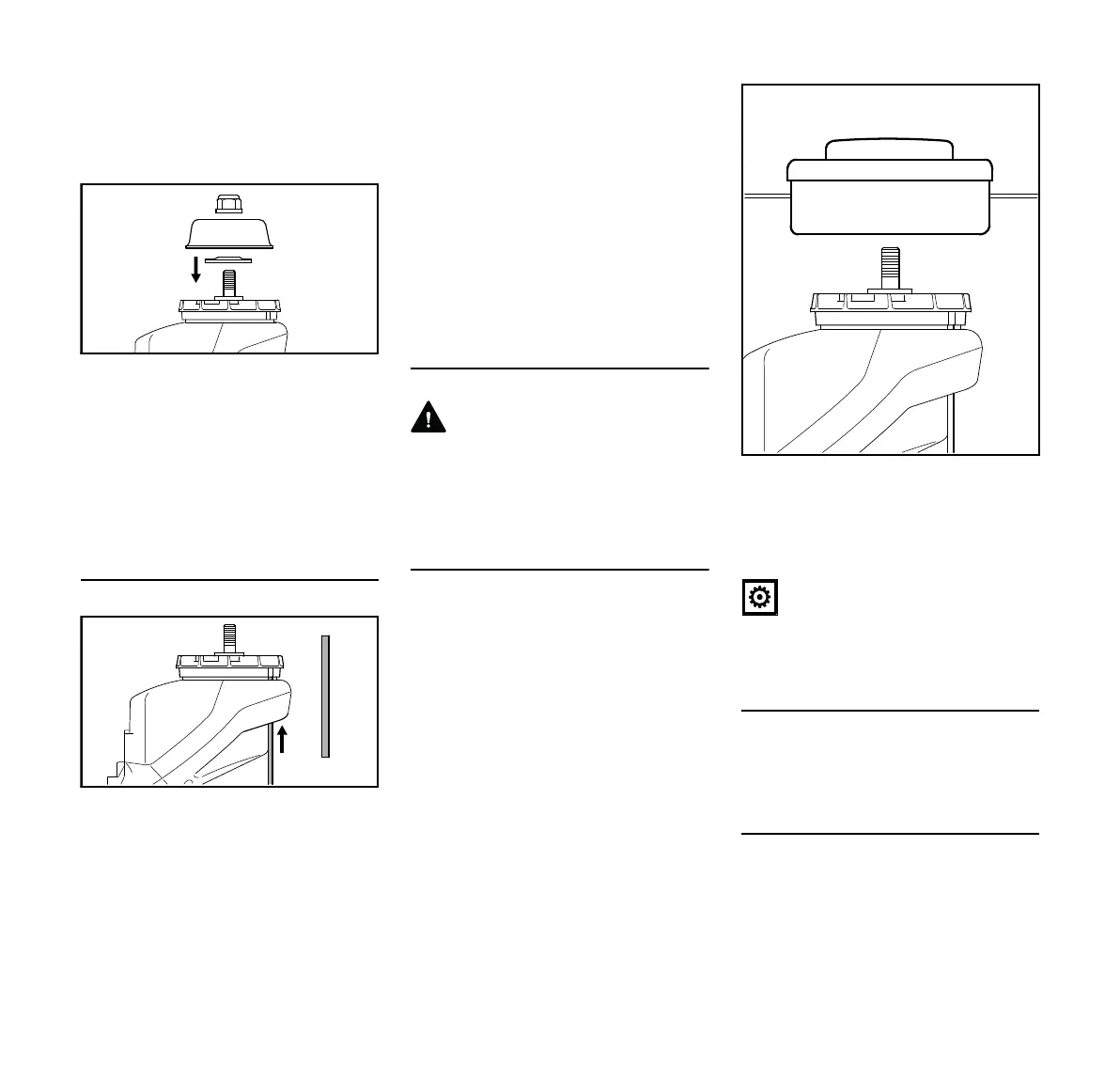

Leveringsomvang met
bevestigingsonderdelen
Er kunnen maaikoppen en metalen
snijgarnituren worden gemonteerd.
Hiervoor zijn, afhankelijk van de
uitvoering van het snijgarnituur, een
extra moer (3), draaischotel (4) en
drukring (5) nodig.
De onderdelen maken deel uit van de
onderdelenset die samen met het
apparaat wordt geleverd en zijn als
speciaal toebehoren leverbaar.
As blokkeren
Voor het monteren en demonteren van
snijgarnituren moet de as (2) met behulp
van de blokkeerpen (6) worden
geblokkeerd. De blokkeerpen (6) maakt
deel uit van de leveringsomvang of is als
speciaal toebehoren leverbaar.
N Blokkeerpen (6) in de boring (7) in
de motorbehuizing schuiven
N Op de as, moer of het snijgarnituur
draaien en de boring in het
schoepenwiel (1) met de hierin
geschoven blokkeerpen (6) in lijn
brengen
N Blokkeerpen (6) er zover insteken
tot deze gelijkligt met de schoepen
op het schoepenwiel (1)
De as is geblokkeerd.
Snijgarnituur monteren
WAARSCHUWING
De bij het snijgarnituur passende
beschermkap monteren – zie
"Beschermkappen monteren".
Maaikop met schroefdraadaansluiting
monteren
De bijlage voor de maaikop goed
bewaren.
N De maaikop linksom tot aan de
aanslag op de as (2) schroeven
N As blokkeren
N Maaikop vastdraaien
LET OP
Het gereedschap voor het blokkeren van
de as weer lostrekken.
Maaikop verwijderen
N As blokkeren
N De maaikop rechtsom draaien
Metalen snijgarnituur monteren
Het bijlageblad en de verpakking voor
het metalen snijgarnituur goed bewaren.
