FSA 90, FSA 90 R
polski
453

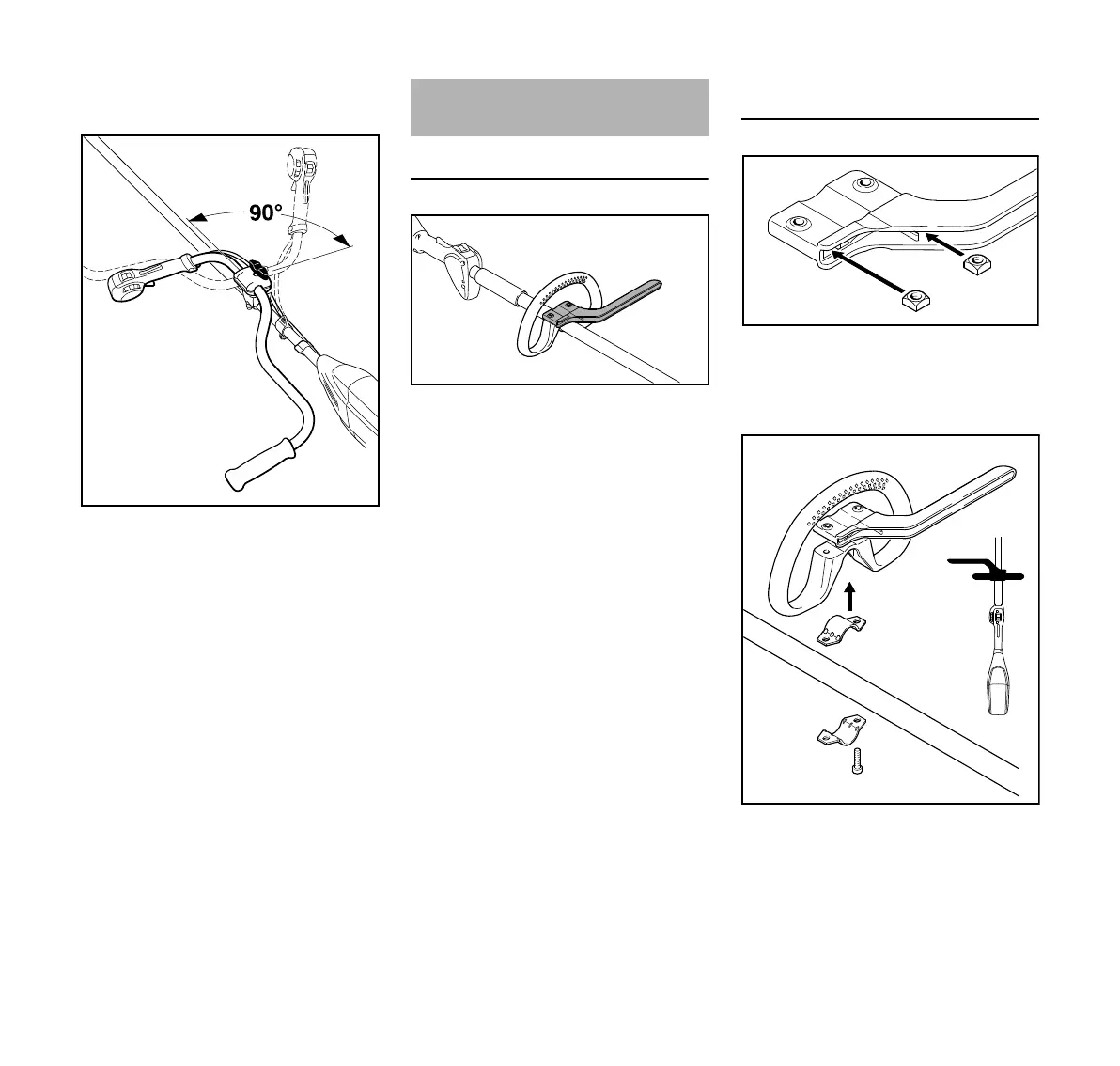

Ustawić rurę uchwytu w pozycji
transportu
N Poluzować śrubę zaciskową (3) i
wykręcić ją tak daleko, aż będzie
można obrócić rurę uchwytu (7)
N Obrócić rurę uchwytu o 90° w
kierunku odwrotnym do ruchu
wskazówek zegara, a następnie
odchylić w kierunku do dołu
N Mocno dokręcić śrubę
zaciskową (3)
Ustawić rurę uchwytu w pozycji roboczej
N Obrócić lub odchylić rurę uchwytu w
kierunku zgodnym z ruchem
wskazówek zegara, w odwrotnej
kolejności niż to przedstawiono
powyżej
Używanie uchwytu
W zależności od zastosowanego
narzędzia tnącego – patrz rozdział
"Dozwolone kombinacje narzędzia
tnącego, osłony, uchwytu, uprzęży
nośnej" – należy zastosować na
uchwycie obwiedniowym uchwyt, który
służy jako ogranicznik długości kroku.
Uchwyt należy do zakresu dostawy
urządzenia, albo można go uzyskać jako
wyposażenie specjalne.
Zamontowanie uchwytu obwiedniowego
z uchwytem
N Włożyć nakrętkę czworokątną (1)
do wpustu w uchwycie (2) –
doprowadzić do pokrycia się
otworów
N Założyć opaskę zaciskową (3) na
uchwyt obwiedniowy (4) i razem
założyć na wysięgnik (5)
Montowanie uchwytu
obwiedniowego
